Nawiewnik szczelinowy do sufitów napinanych SDT

Przeznaczenie

Nawiewniki szczelinowe SDT do sufitów napinanych stosowane są w obiektach o podwyższonych wymaganiach estetycznych, przy zachowaniu wysokich parametrów technicznych systemu wentylacji. Stosowane są w wentylacji nawiewno-wywiewnej oraz w systemach klimatyzacji. Nawiewniki przeznaczone są do montażu w systemach sufitów napinanych (PVC, tkaninowych i innych), nadając wnętrzu nowoczesny i estetyczny wygląd.

Konstrukcja pozwala tworzyć ciągłe linie wentylacyjne ze strefami aktywnymi i nieaktywnymi, co umożliwia uzyskanie minimalistycznego wystroju pomieszczenia. Regulując wewnętrzną listwę, można zmieniać kierunek strumienia powietrza bez zmiany jego objętości. Nawiewniki SDT umożliwiają zmianę kierunku przepływu do 60% przy zachowaniu stabilnego rozprowadzenia powietrza. Zalecana wysokość montażu – do 4 metrów.

Nawiewniki mogą być stosowane do wentylacji mieszkań, domów prywatnych, biur, hoteli, restauracji, szpitali, centrów handlowo-rozrywkowych, sklepów i innych rodzajów pomieszczeń.

Konstrukcja i materiały

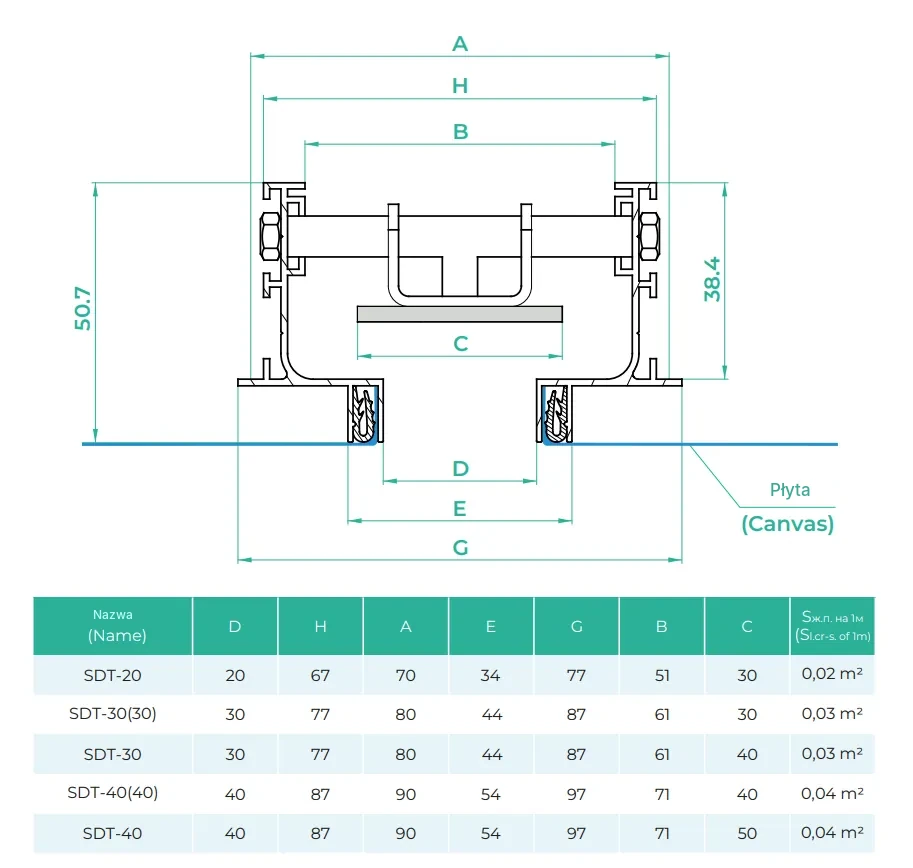

Nawiewnik składa się z wysokiej jakości aluminiowej obudowy o specjalnym kształcie, dostosowanym do montażu w systemach sufitów napinanych. Nawiewnik ma poziome szczeliny. Szerokość szczelin może wynosić 20, 30 lub 40 mm.

Wewnętrzna regulowana listwa wykonana jest z aluminium o grubości 3 mm i umożliwia sterowanie kierunkiem strumienia powietrza w płaszczyźnie poziomej. Konstrukcja obudowy pozwala estetycznie zintegrować nawiewnik z systemem sufitu napinanego, tworząc równą szczelinową linię wentylacyjną.

Szerokość szczeliny i długość nawiewnika dobiera się w zależności od wymaganego strumienia powietrza. Maksymalna długość jednego elementu wynosi do 2,5 m, optymalnie do 2 m. Możliwe jest zastosowanie elementów narożnych o długości od 300 do 1000 mm; standardowa długość wynosi 500 mm (mierzona po stronie zewnętrznej). Standardowy kąt to 90°, inne kąty podaje się w oznaczeniu wyrobu.

Dzięki możliwości łączenia kilku elementów nawiewniki mogą tworzyć ciągłe linie wentylacyjne o niemal dowolnej długości, w tym po obwodzie pomieszczenia. Powłoka ochronno-dekoracyjna wykonywana jest metodą malowania proszkowego. Standardowy kolor – biały (RAL 9016); możliwe jest również malowanie na dowolny kolor z palety RAL.

Charakterystyka

Typ nawiewnika: szczelinowy / liniowy

Montaż: w sufitach napinanych

Rodzaj systemu wentylacji: nawiewny / wywiewny / klimatyzacja / ogrzewanie powietrzne

Materiał: aluminium

Powłoka: farba proszkowa

Kolor: RAL 9016 / inny z palety RAL

Liczba szczelin: 1

Szerokość szczeliny: 20 / 30 / 40 mm

Długość: 300–2500 mm

Regulacja powietrza: tak

Kierunek nawiewu: 1 lub 2 strony

Maksymalna wysokość montażu: do 4 m

Typ przyłącza: ze skrzynką rozprężną (Plenum Slot).

Wykonanie

Nawiewniki serii SDT wykonywane są ze standardową szerokością szczeliny 20, 30 lub 40 mm. Możliwe jest wykonanie nawiewników o dowolnej długości L w zakresie od 300 do 2500 mm co 50 mm. Dostępne jest również wykonanie elementów aktywnych i nieaktywnych, modułów narożnych oraz ciągłych linii wentylacyjnych zgodnie z wymaganiami konkretnego obiektu.

Przykład zamówienia i montaż

SDT-1-30-2 (RAL 9016/9005) L=500 – 1 – liczba szczelin, 30 – szerokość szczeliny 30 mm, 2 – z 2 kołnierzami bocznymi (zamknięte końce). Stosowany dla elementów do 2,5 metra. Kolor ramki – biały, płytka – czarna.

*1 – jeden koniec zamknięty, drugi otwarty (w zestawie płytki łączące do łączenia nawiewników szczelinowych). Stosowany dla elementów powyżej 2,5 metra.

*0 – bez kołnierzy bocznych (stosowany jako element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowany dla elementów powyżej 5 metrów.

SDTA-45°-1-40-1 (RAL 9005M/9005M) L=500 – 45° – kąt, 1 – liczba szczelin, 40 – szerokość szczeliny, 1 – liczba zaślepek czołowych (w zestawie listwy prowadzące do centrowania przy łączeniu z kolejnymi elementami), RAL 9005M – kolor obudowy (czarny mat), 9005M – kolor listwy kierującej (czarny mat), L=500 – długość montażowa nawiewnika.

Wyposażenie opcjonalne

• możliwa dostawa ze skrzynką rozprężną (Plenum Slot) wykonaną ze stali ocynkowanej.
