Nawiewnik szczelinowy SDH+D
Nawiewniki szczelinowe do montażu ukrytego stosowane są w obiektach o podwyższonych wymaganiach estetycznych, bez utraty parametrów technicznych. Stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich…
1Ile powietrza nawiewamy?
2Długość i szczeliny
Dla 150 m³/h przy wybranej liczbie szczelin polecamy długość od 930 mm.
3Wykonanie
Liczba szczelin
Liczba zaślepek czołowych
Dodatki
4Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 1,48 K — komfortowo.
Oznaczenie do zamówienia
SDH+D (RAL 9016) 1x40 L=1000
130,22 zł
130,22 zł × 1 szt.
Wykonanie: 13 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki szczelinowe do montażu ukrytego stosowane są w obiektach o podwyższonych wymaganiach estetycznych, bez utraty parametrów technicznych. Stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach lub sufitach z płyt gipsowo-kartonowych, zapewniając doskonały wygląd. Mogą być stosowane zarówno do nawiewu, jak i wywiewu powietrza.
Konstrukcja i materiały
Wyrób składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba – w zależności od modelu – wynosi od 1 do 6. Żaluzje w ramce są ruchome i obrotowe, co umożliwia regulację kierunku nawiewu powietrza w pomieszczeniu.
SDH+D – nawiewnik szczelinowy z przepustnicą (regulatorem strumienia powietrza), składającą się z dwóch płaskich płytek ze stali ocynkowanej umieszczonych wewnątrz szczelin. Przesuwanie jednej płytki względem drugiej pozwala częściowo lub całkowicie przesłonić przekrój przepływowy.
Ramka takiego nawiewnika ma żebra i otwory zapewniające lepsze połączenie masy szpachlowej z płytą gipsowo-kartonową. Wewnętrzna listwa rozdzielająca szczeliny (w nawiewnikach z 2 i więcej szczelinami) NIE jest szpachlowana, dlatego kolor nawiewnika należy dobrać do koloru sufitu lub ściany, w zależności od miejsca montażu.
Możliwe jest łączenie kilku elementów, dzięki czemu można je montować w ciągłe linie o niemal dowolnej długości i kształcie (płytki łączące są w zestawie).
Nawiewniki wykańczane są ochronno-dekoracyjną powłoką – malowaniem proszkowym. Standardowy kolor to biały (RAL-9016), jednak na życzenie Klienta możliwe jest malowanie obudowy i lameli na różne kolory z palety RAL.
Wykonanie
Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnej długości L w zakresie od 300 do 3000 mm co 5 mm.

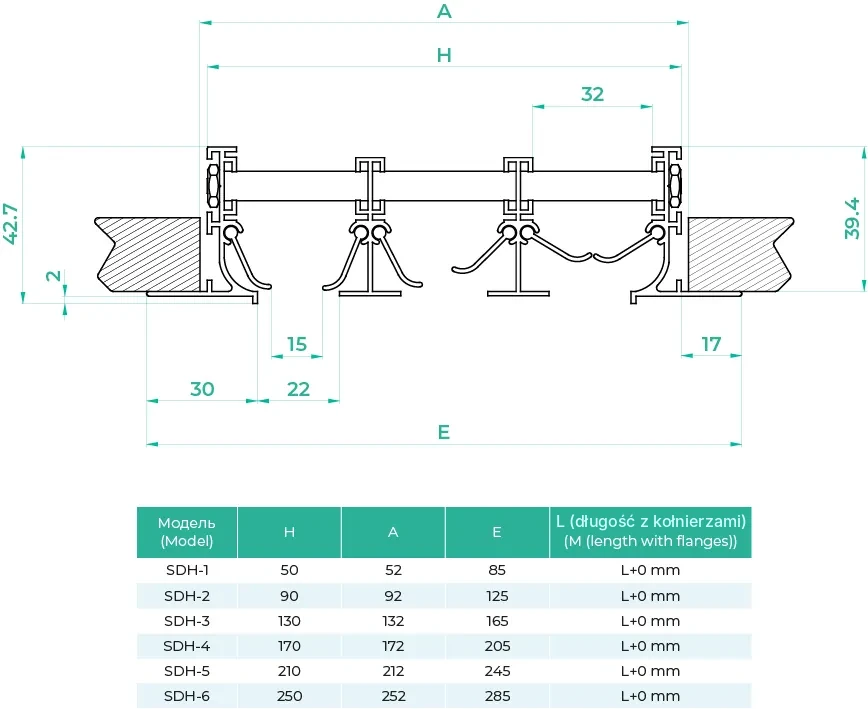

SDH+D-1 - h = 50 mm – nawiewnik z 1 szczeliną ma wysokość przyłącza 50 mm, każda kolejna szczelina dodaje 40 mm.
Po zamontowaniu nawiewnika jego krawędzie wykańcza się gipsową masą szpachlową i wykończeniem końcowym. W gotowej postaci widoczne są jedynie szczeliny i przegrody między nimi.
Przykład zamówienia i montaż
SDH+D-1-2 (RAL 9016/9005/demp 9005) L=500 – 1 szczelina; 2 – z 2 kołnierzami bocznymi (zamknięte końce). Stosowany dla elementów do 2 metrów. Kolor ramki – biały, lamele – czarne, przepustnica – czarna.
SDH+D-2-1 (RAL 9016/9016/demp 9005) L=1000 – 2 szczeliny; 1 – jeden koniec zamknięty, drugi otwarty (w zestawie płytki łączące do łączenia nawiewników szczelinowych). Stosowany dla elementów powyżej 2 metrów. Kolor ramki – biały, lamele – białe, przepustnica – czarna.
SDH+D-3-0 (RAL 9016/9005/ demp 9005) L=1500 – 3 szczeliny; 0 – bez kołnierzy bocznych (stosowany jako element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowany dla elementów powyżej 4 metrów. Kolor ramki – biały, lamele – czarne, przepustnica – czarna.
Wyposażenie opcjonalne
- możliwa dostawa ze skrzynką rozprężną (plenum slot) wykonaną ze stali ocynkowanej
