Nawiewnik szczelinowy SDH+P
Nawiewniki szczelinowe do montażu ukrytego stosowane są w obiektach o podwyższonych wymaganiach estetycznych, bez utraty parametrów technicznych. Stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich…
1Ile powietrza nawiewamy?
2Długość i szczeliny
Dla 150 m³/h przy wybranej liczbie szczelin polecamy długość od 930 mm.
3Wykonanie
Liczba szczelin
Liczba zaślepek czołowych
Dodatki
4Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 1,48 K — komfortowo.
Oznaczenie do zamówienia
SDH+P (RAL 9016) 1x40 L=1000
137,66 zł
137,66 zł × 1 szt.
Wykonanie: 13 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki szczelinowe do montażu ukrytego stosowane są w obiektach o podwyższonych wymaganiach estetycznych, bez utraty parametrów technicznych. Stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach lub sufitach z płyt gipsowo-kartonowych, zapewniając doskonały wygląd. Mogą być stosowane zarówno do nawiewu, jak i wywiewu powietrza.
Konstrukcja i materiały
Wyrób składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba – w zależności od modelu – wynosi od 1 do 6. Żaluzje w ramce są ruchome i obrotowe, co umożliwia regulację kierunku nawiewu powietrza w pomieszczeniu.
SDH+P – nawiewnik szczelinowy z perforacją wewnątrz każdej szczeliny. Pełni zarówno funkcję techniczną – równomierne rozprowadzenie powietrza na całej długości szczeliny – jak i dekoracyjną, zasłaniając przestrzeń za szczeliną.
Możliwe jest łączenie kilku elementów, dzięki czemu można je montować w ciągłe linie o niemal dowolnej długości i kształcie (płytki łączące są w zestawie).
Nawiewniki wykańczane są ochronno-dekoracyjną powłoką – malowaniem proszkowym. Standardowy kolor to biały (RAL-9016), jednak na życzenie Klienta możliwe jest malowanie obudowy i lameli na różne kolory z palety RAL.
Wykonanie
Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnej długości L w zakresie od 300 do 3000 mm co 5 mm.
Wymiar H jest stały.

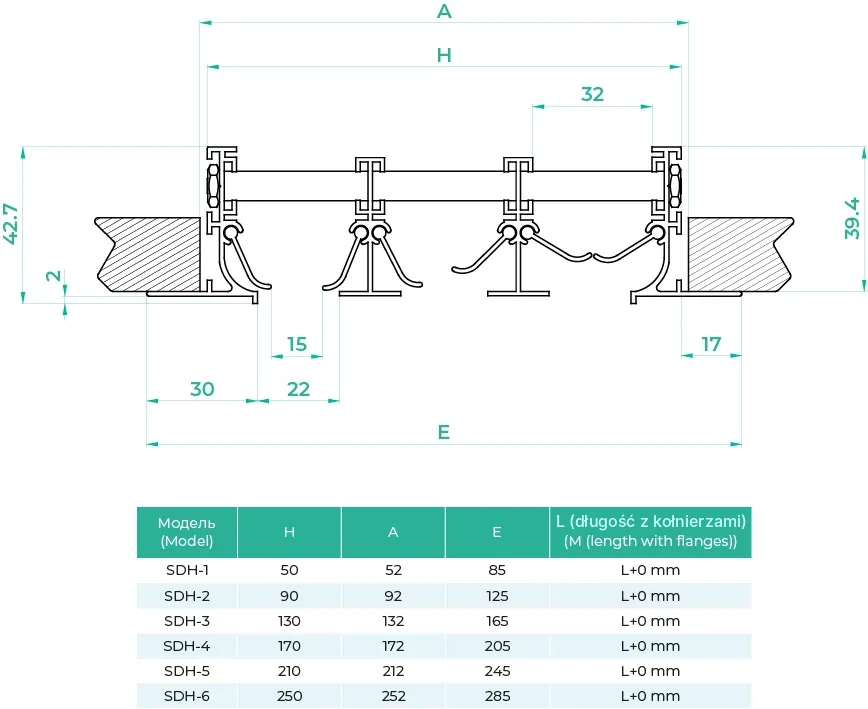

SDH+P-1 - h=50 mm – nawiewnik z 1 szczeliną ma wysokość przyłącza 50 mm, każda kolejna szczelina dodaje 40 mm.
Przykład zamówienia i montaż
SDH+P-1-2 (RAL 9016/9005/perf 9005) L=500 – 1 szczelina; 2 – z 2 kołnierzami bocznymi (zamknięte końce). Stosowany dla elementów do 2 metrów. Kolor ramki – biały, lamele – czarne, perforacja – czarna.
SDH+P-2-1 (RAL 9016/9016 /perf 9005) L=1000 – 2 szczeliny; 1 – jeden koniec zamknięty, drugi otwarty (w zestawie płytki łączące do łączenia nawiewników szczelinowych). Stosowany dla elementów powyżej 2 metrów. Kolor ramki – biały, lamele – białe, perforacja – czarna.
SDH+P-3-0 (RAL-9016/9005/perf 9005) L=1500 – 3 szczeliny; 0 – bez kołnierzy bocznych (stosowany jako element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowany dla elementów powyżej 4 metrów. Kolor ramki – biały, lamele – czarne, perforacja – czarna.
Wyposażenie opcjonalne
- możliwa dostawa ze skrzynką rozprężną (plenum slot) wykonaną ze stali ocynkowanej.
Schemat zamawiania nawiewników szczelinowych
