Nawiewnik szczelinowy SD
Nawiewniki SD stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach i sufitach podwieszanych, zapewniając doskonały wygląd. Mogą być stosowane…
1Ile powietrza nawiewamy?
2Długość i szczeliny
Dla 150 m³/h przy wybranej liczbie szczelin polecamy długość od 930 mm.
3Wykonanie
Liczba szczelin
Liczba zaślepek czołowych
Dodatki
4Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 1,48 K — komfortowo.
Oznaczenie do zamówienia
SD (RAL 9016) 1x40 L=1000
91,98 zł
91,98 zł × 1 szt.
Wykonanie: 13 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki SD stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach i sufitach podwieszanych, zapewniając doskonały wygląd. Mogą być stosowane zarówno do nawiewu, jak i wywiewu powietrza.
Konstrukcja i materiały
Wyrób składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba – w zależności od modelu – wynosi od 1 do 6.
Żaluzje w ramce są ruchome i obrotowe, co umożliwia regulację kierunku nawiewu powietrza w pomieszczeniu. Możliwe jest łączenie kilku elementów, dzięki czemu można je montować w ciągłe linie o niemal dowolnej długości i kształcie.
Nawiewniki wykańczane są ochronno-dekoracyjną powłoką – malowaniem proszkowym. Standardowy kolor to biały (RAL-9016), jednak na życzenie Klienta możliwe jest malowanie obudowy i lameli na różne kolory z palety RAL.
Wykonanie

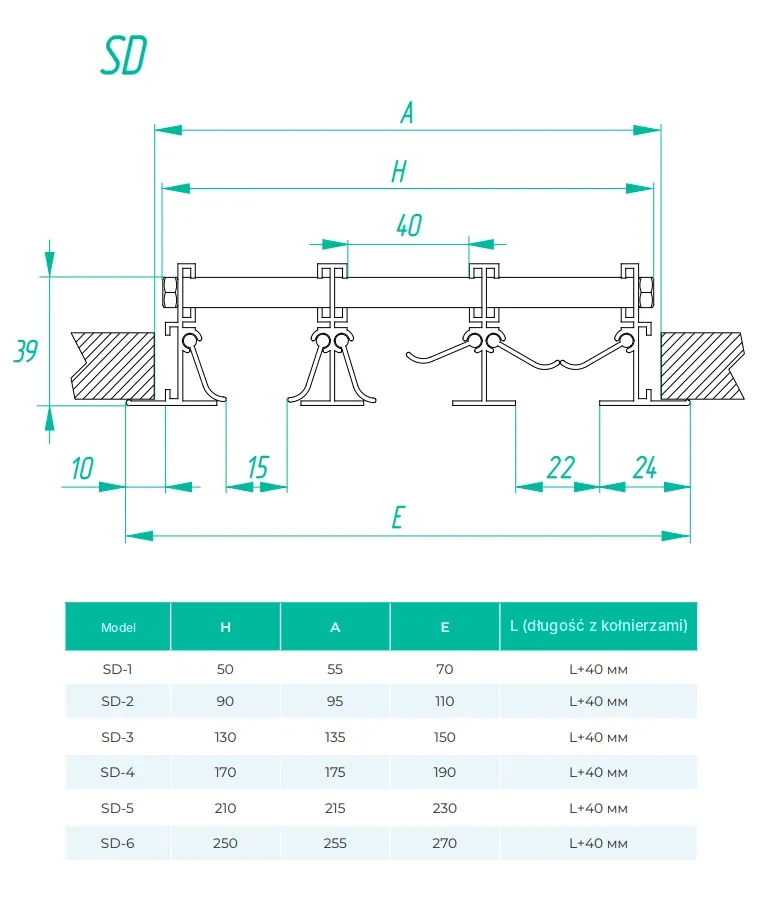

Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnej długości L w zakresie od 300 do 3000 mm co 5 mm.
Wymiar H jest stały.
SD-1 - h = 50 mm – nawiewnik z 1 szczeliną ma wysokość przyłącza 50 mm, każda kolejna szczelina dodaje 40 mm.
Przykład zamówienia i montaż
SD-1-2 (RAL-9016/9005) L = 500 – 1 szczelina; 2 – z 2 kołnierzami bocznymi (zamknięte końce). Stosowany dla elementów do 2 metrów. Kolor ramki – biały, lamele – czarne.
SD-2-1 (RAL-9016/9016) L = 1000 – 2 szczeliny; 1 – jeden koniec zamknięty, drugi otwarty (w zestawie płytki łączące do łączenia nawiewników szczelinowych). Stosowany dla elementów powyżej 2 metrów. Kolor ramki – biały, lamele – białe.
SD-3-0 (RAL-9016/9005) L = 1500 – 3 szczeliny; 0 – bez kołnierzy bocznych (stosowany jako element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowany dla elementów powyżej 4 metrów. Kolor ramki – biały, lamele – czarne.
Wyposażenie opcjonalne
- możliwa dostawa ze skrzynką rozprężną (plenum slot) wykonaną ze stali ocynkowanej;
- możliwa dostawa z perforacją (+P);
- możliwa dostawa z przepustnicą (+D).
