Nawiewnik szczelinowy SD+D
Nawiewniki szczelinowe stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach i sufitach podwieszanych, zapewniając doskonały wygląd. Mogą być…
1Ile powietrza nawiewamy?
2Długość i szczeliny
Dla 150 m³/h przy wybranej liczbie szczelin polecamy długość od 930 mm.
3Wykonanie
Liczba szczelin
Liczba zaślepek czołowych
Dodatki
4Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 1,48 K — komfortowo.
Oznaczenie do zamówienia
SD+D (RAL 9016) 1x40 L=1000
106,86 zł
106,86 zł × 1 szt.
Wykonanie: 13 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki szczelinowe stosowane są w wentylacji nawiewno-wywiewnej oraz we wszelkich systemach klimatyzacji. Przeznaczone są do montażu w ścianach i sufitach podwieszanych, zapewniając doskonały wygląd. Mogą być stosowane zarówno do nawiewu, jak i wywiewu powietrza.
Konstrukcja i materiały
Wyrób składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba – w zależności od modelu – wynosi od 1 do 6. Żaluzje w ramce są ruchome i obrotowe, co umożliwia regulację kierunku nawiewu powietrza w pomieszczeniu.
SD+D – nawiewnik szczelinowy z przepustnicą (regulatorem strumienia powietrza), składającą się z dwóch płaskich płytek ze stali ocynkowanej umieszczonych wewnątrz szczelin. Przesuwanie jednej płytki względem drugiej pozwala częściowo lub całkowicie przesłonić przekrój przepływowy.
Możliwe jest łączenie kilku elementów, dzięki czemu można je montować w ciągłe linie o niemal dowolnej długości i kształcie (płytki łączące są w zestawie).
Nawiewniki wykańczane są ochronno-dekoracyjną powłoką – malowaniem proszkowym. Standardowy kolor to biały (RAL-9016), jednak na życzenie Klienta możliwe jest malowanie obudowy i lameli na różne kolory z palety RAL.
Wykonanie
Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnej długości L w zakresie od 300 do 3000 mm co 5 mm.
Wymiar H jest stały.

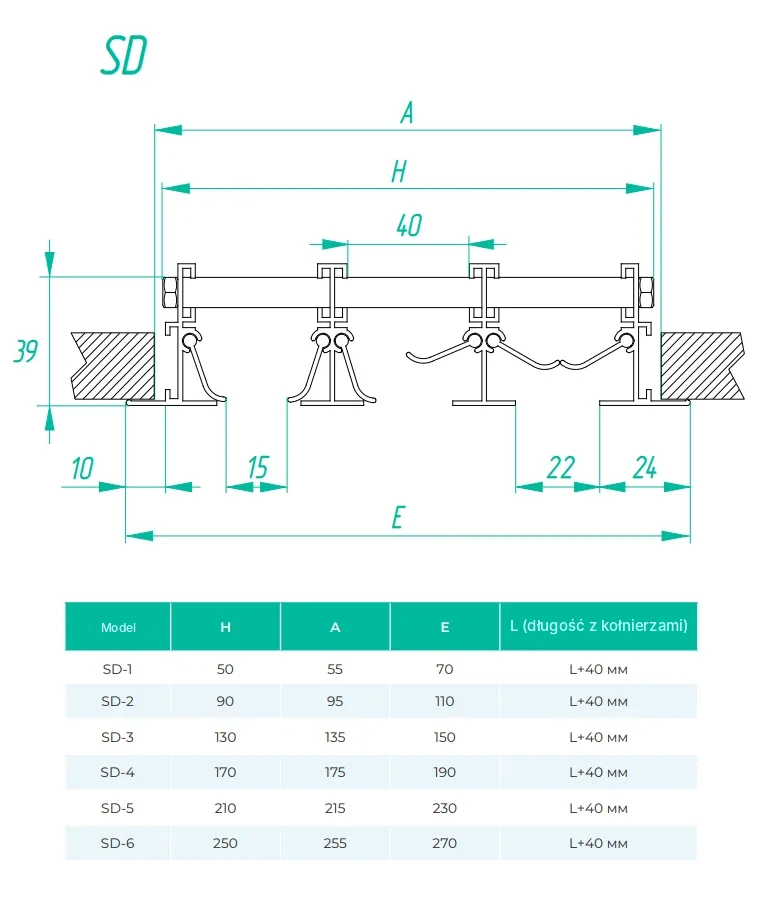

SD+D-1 - h=50 mm – nawiewnik z 1 szczeliną ma wysokość przyłącza 50 mm, każda kolejna szczelina dodaje 40 mm.
Przykład zamówienia i montaż
SD+D-1-2 (RAL 9016/9005/demp 9005) L=500 – 1 szczelina; 2 – z 2 kołnierzami bocznymi (zamknięte końce). Stosowany dla elementów do 2 metrów. Kolor ramki – biały, lamele – czarne, przepustnica – czarna.
SD+D-2-1 (RAL 9016/9016/demp 9005) L=1000 – 2 szczeliny; 1 – jeden koniec zamknięty, drugi otwarty (w zestawie płytki łączące do łączenia nawiewników szczelinowych). Stosowany dla elementów powyżej 2 metrów. Kolor ramki – biały, lamele – białe, przepustnica – czarna.
SD+D-3-0 (RAL 9016/9005/demp 9005) L=1500 – 3 szczeliny; 0 – bez kołnierzy bocznych (stosowany jako element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowany dla elementów powyżej 4 metrów. Kolor ramki – biały, lamele – czarne, przepustnica – czarna.
