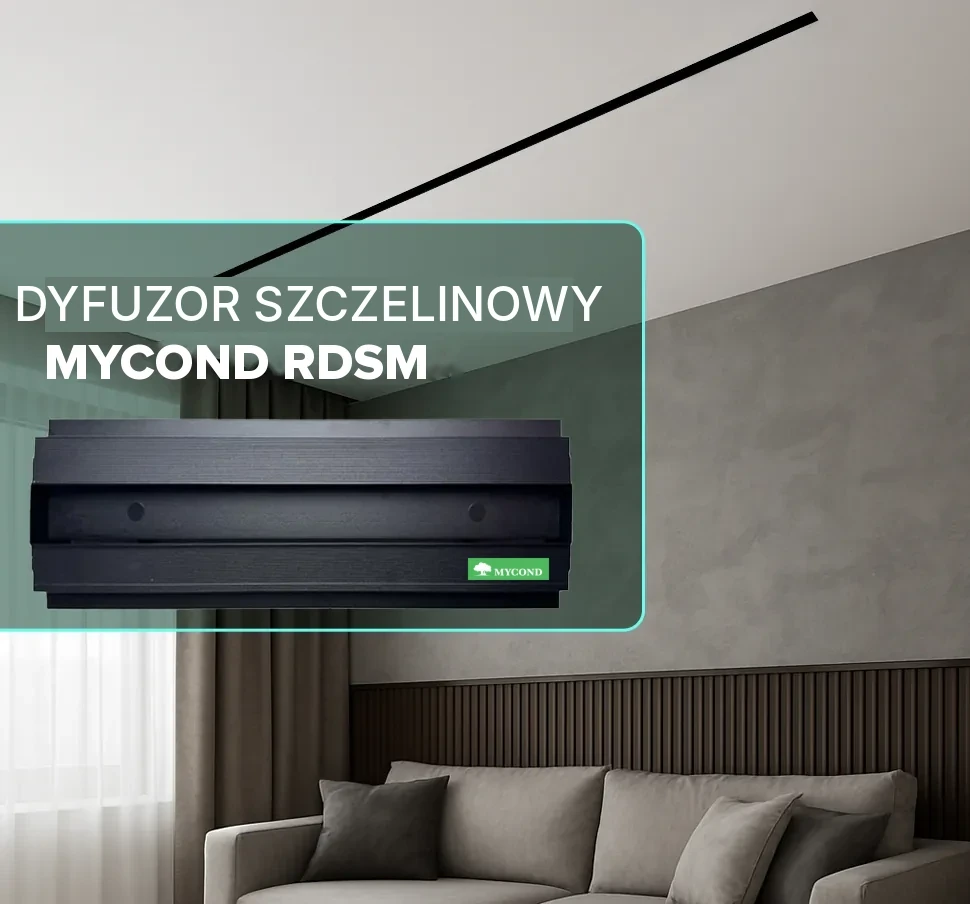

Nawiewnik szczelinowy do montażu ukrytego RSDM

Nawiewniki szczelinowe RSDM do montażu ukrytego pod szpachlę stosuje się w obiektach o podwyższonych wymaganiach estetycznych, bez kompromisów w zakresie parametrów technicznych. Wykorzystuje się je w wentylacji nawiewno-wywiewnej oraz w dowolnych systemach klimatyzacji. Są przeznaczone do montażu w sufitach z płyt gipsowo-kartonowych i zapewniają doskonały efekt estetyczny. Jest to zmodyfikowana wersja RSD ze zmienionymi punktami mocowania regulowanej listwy; sama listwa wykonana jest z aluminium o grubości 3 mm, co pozwoliło uzyskać jeszcze lepszy efekt estetyczny.

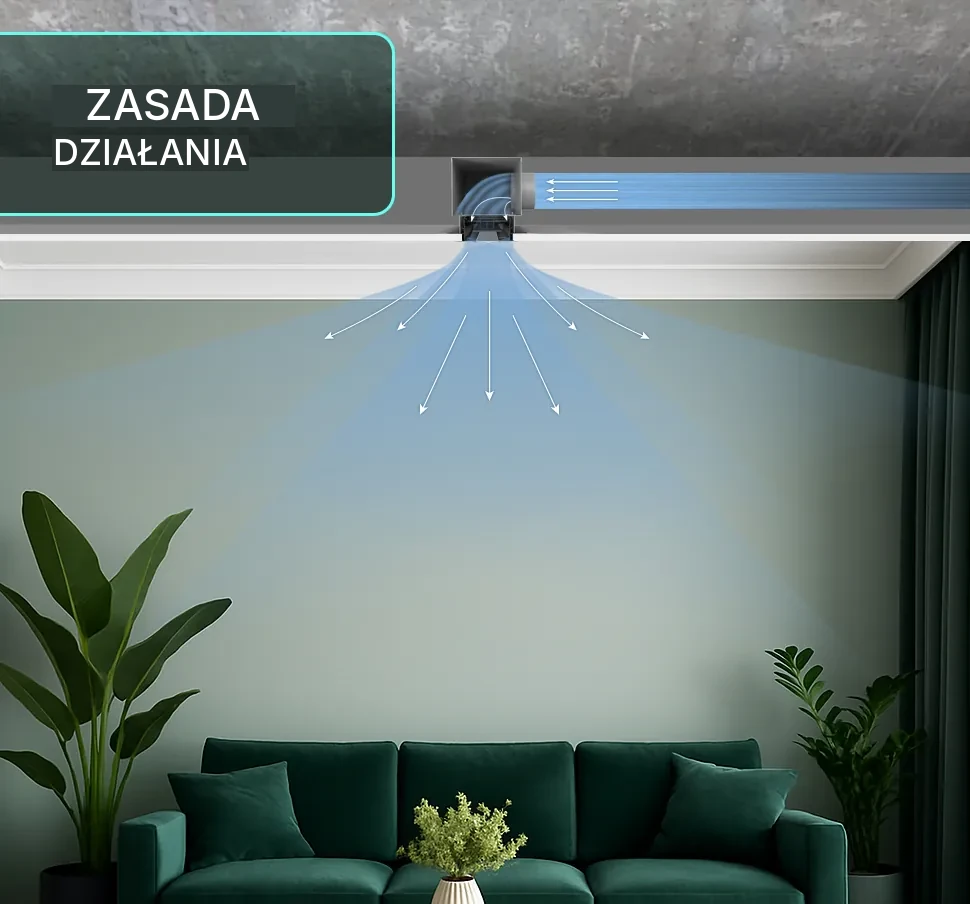

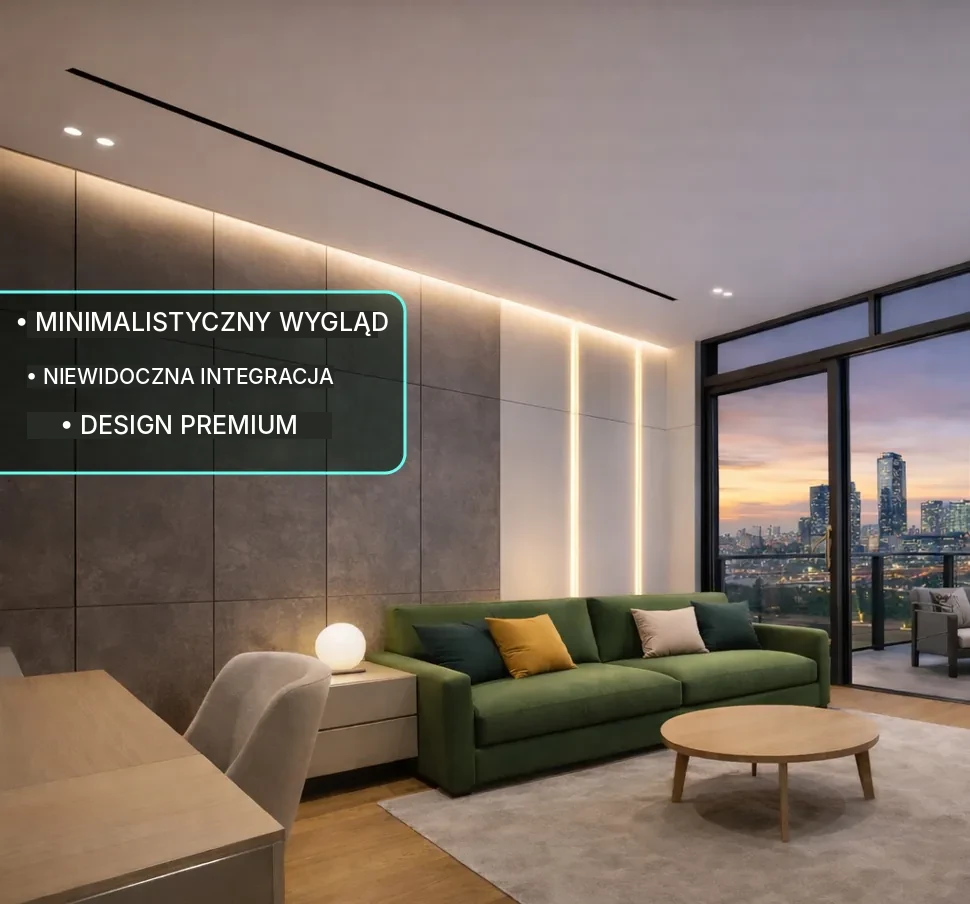

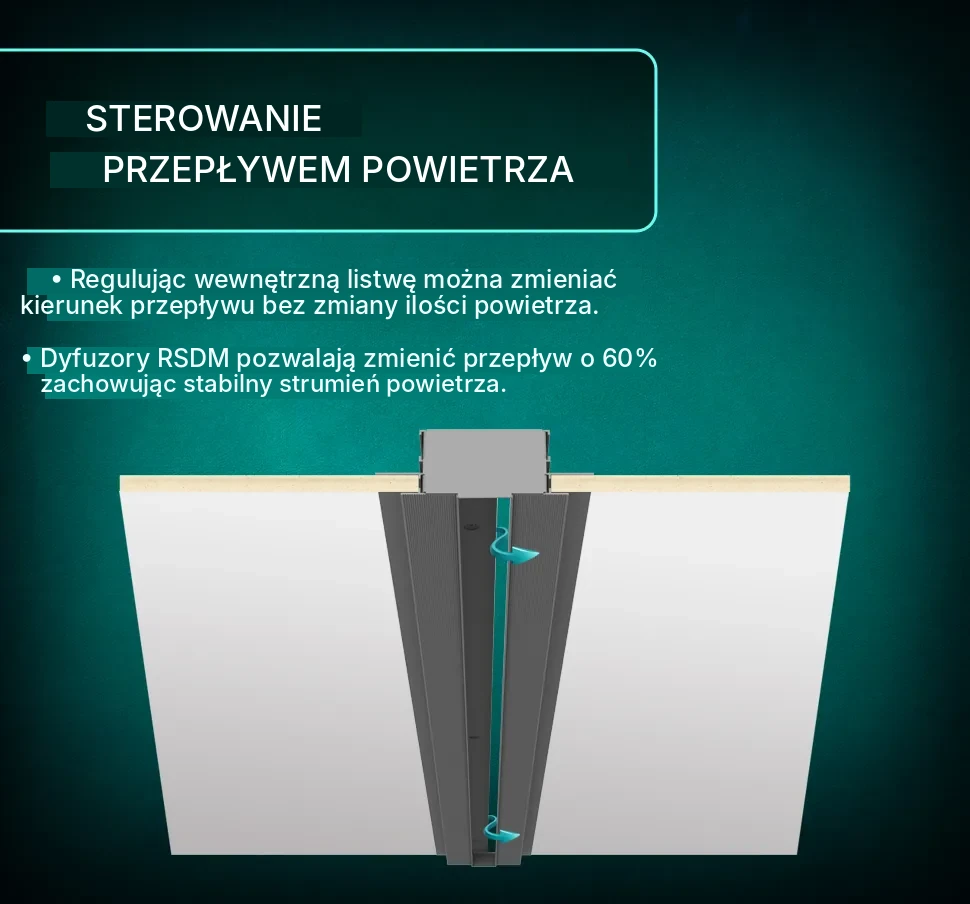

Pozwalają tworzyć ciągłą linię ze strefami aktywnymi i nieaktywnymi, nadając wnętrzu minimalistyczny wygląd. Regulując wewnętrzną listwę, można zmieniać kierunek strumienia bez zmiany ilości powietrza. Nawiewniki RSDM pozwalają na zmianę strumienia o 60% przy zachowaniu stabilnego przepływu powietrza. Nawiewniki te można stosować na wysokości do 4 metrów.

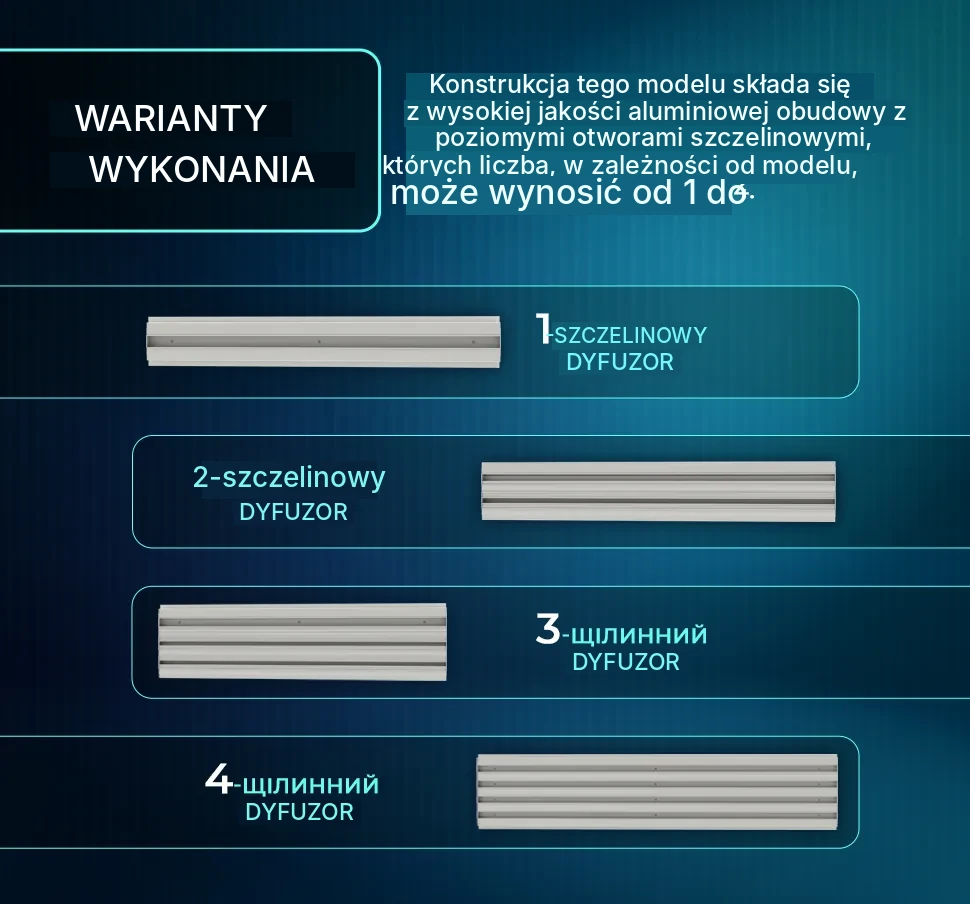

Nawiewnik składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba w zależności od modelu wynosi od 1 do 4. Szerokość szczelin, w zależności od potrzeb, jest dostępna w trzech wariantach: 20, 30 lub 40 mm. Ruchoma wewnętrzna listwa z aluminium kieruje powietrze do pomieszczenia (przesuwa się w płaszczyźnie poziomej). Rama nawiewnika ma żebra zapewniające lepsze połączenie masy szpachlowej z płytą gipsowo-kartonową.

Szerokość szczeliny i długość nawiewnika dobiera się indywidualnie w zależności od wymaganego strumienia powietrza, przy czym pojedynczy element nie może być dłuższy niż 3 m (zalecane do 2 m), a element narożny RSDMA powinien mieścić się w zakresie od 300 do 1000 mm. Standardowa długość elementu narożnego wynosi 500 mm (mierzona po dłuższej, zewnętrznej stronie), a standardowy kąt to 90° (nie jest podawany w oznaczeniu); inny kąt podaje się w nazwie produktu.

Kilka elementów można łączyć ze sobą, dzięki czemu montuje się je w ciągłe linie o praktycznie dowolnej długości, nawet na całym obwodzie pomieszczenia.

Nawiewniki wykańczane są dekoracyjną powłoką ochronną – malowaniem proszkowym. Standardowy kolor to biały (RAL 9016), ale na życzenie Klienta obudowę i lamele można pomalować na inne kolory z palety RAL.

Typ nawiewnika: szczelinowy / liniowy

Montaż: ukryty w płycie gipsowo-kartonowej

Typ systemu wentylacji: nawiew / wywiew / klimatyzacja / ogrzewanie powietrzne

Materiał: aluminium

Powłoka: farba proszkowa

Kolor: RAL 9016 / inny wg RAL

Liczba szczelin: 1 / 2 / 3 / 4

Szerokość szczeliny: 20 / 30 / 40 mm

Długość: 300–3000 mm

Regulacja powietrza: tak

Kierunek wypływu powietrza: jednostronny lub dwustronny

Maksymalna wysokość montażu: do 4 m

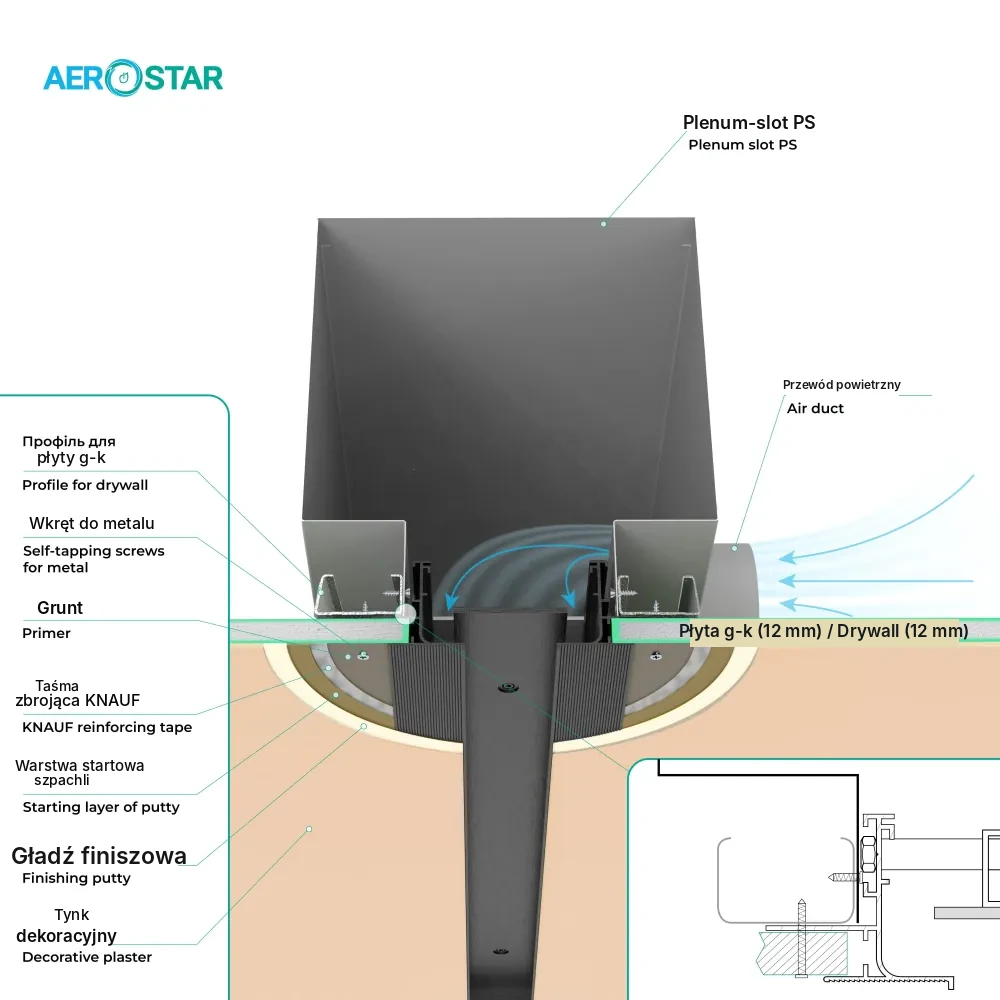

Typ podłączenia: przez skrzynkę rozprężną Plenum Slot

Nawiewniki tej serii są dostępne w standardowych szerokościach szczeliny 20, 30 lub 40 mm i mogą być wykonane w dowolnej długości L ze skokiem 50 mm w zakresie od 300 do 3000 mm.

Przykład zamówienia i montaż

RSDM-3-30-2 (RAL 9016/9005) L=500 – 3 – liczba szczelin, 30 – szerokość szczeliny 30 mm, 2 – z 2 bocznymi kołnierzami (zamknięte końce). Stosowane dla elementów do 3 metrów. Kolor ramy – biały, płytki – czarny.

*1 - jedna strona zaślepiona, druga otwarta (w komplecie płytki łączące do łączenia nawiewników szczelinowych ze sobą). Stosowane dla elementów powyżej 3 metrów.

*0 - bez bocznych kołnierzy (element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowane dla elementów powyżej 6 metrów.

RSDMA-45°-2-40-1 (RAL 9005M/9005M) L=500 - 45° - kąt, 2 - liczba szczelin, 40 - szerokość szczeliny, 1 - liczba zaślepek czołowych (w komplecie listwy prowadzące do centrowania przy łączeniu z kolejnymi elementami), RAL 9005M - kolor obudowy (czarny mat), 9005M - kolor listwy kierującej (czarny mat), L=500 - długość montażowa nawiewnika.

Zakres dostawy
