Nawiewnik szczelinowy do montażu ukrytego CLT (z wbudowanym oświetleniem szynowym)

Nawiewniki szczelinowe do montażu ukrytego CLT z wbudowanym oświetleniem szynowym stosuje się w obiektach o podwyższonych wymaganiach estetycznych, bez kompromisów w zakresie parametrów technicznych. Wykorzystuje się je w wentylacji nawiewno-wywiewnej oraz w dowolnych systemach klimatyzacji. Są przeznaczone do montażu w sufitach z płyt gipsowo-kartonowych i zapewniają doskonały efekt estetyczny.

Pozwalają tworzyć ciągłą linię ze strefami aktywnymi i nieaktywnymi, nadając wnętrzu minimalistyczny wygląd. Nawiewniki te można stosować na wysokości do 4 metrów.

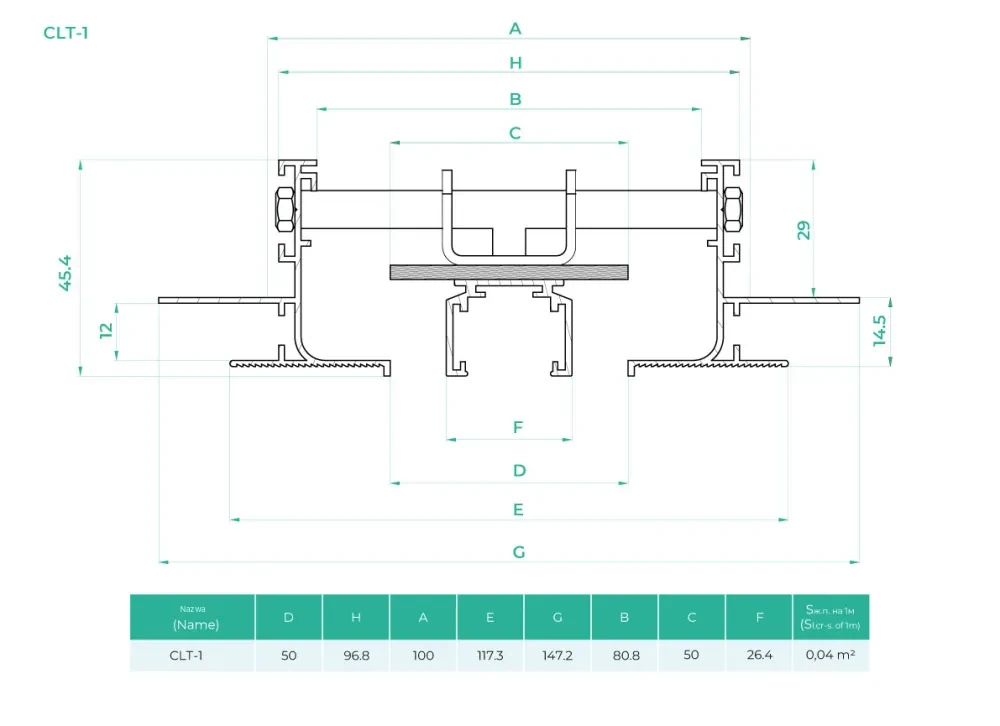

Nawiewnik składa się z wysokiej jakości aluminiowej obudowy z poziomymi szczelinami, których liczba w zależności od modelu wynosi od 1 do 4, a szerokość – 50 mm. Wewnętrzna listwa z aluminium kieruje powietrze do pomieszczenia. Rama nawiewnika ma żebra zapewniające lepsze połączenie masy szpachlowej z płytą gipsowo-kartonową.

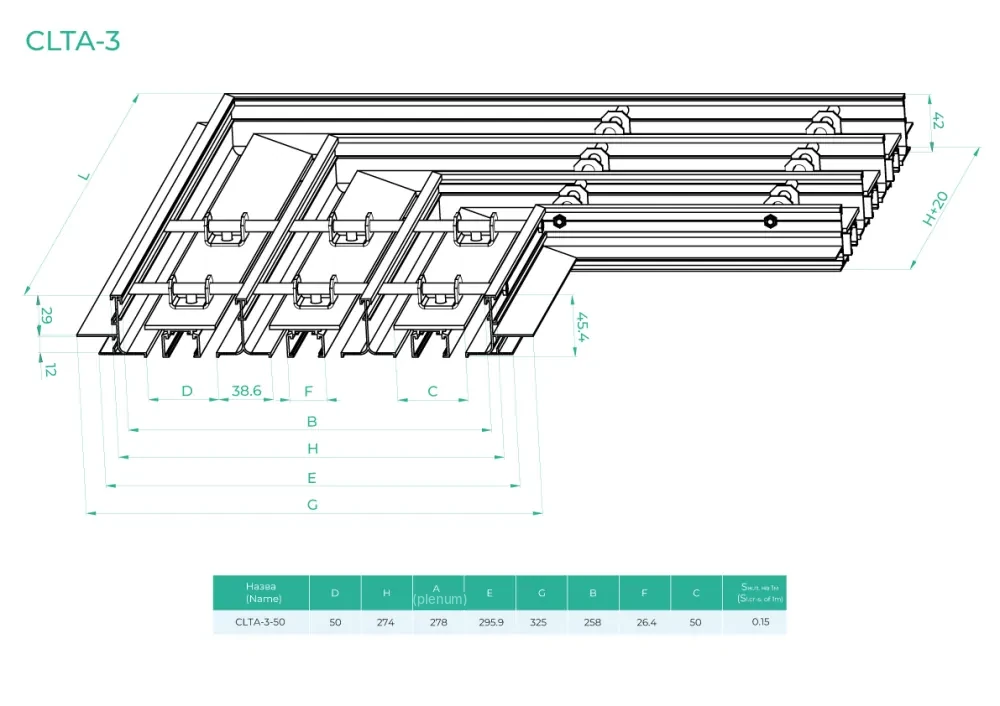

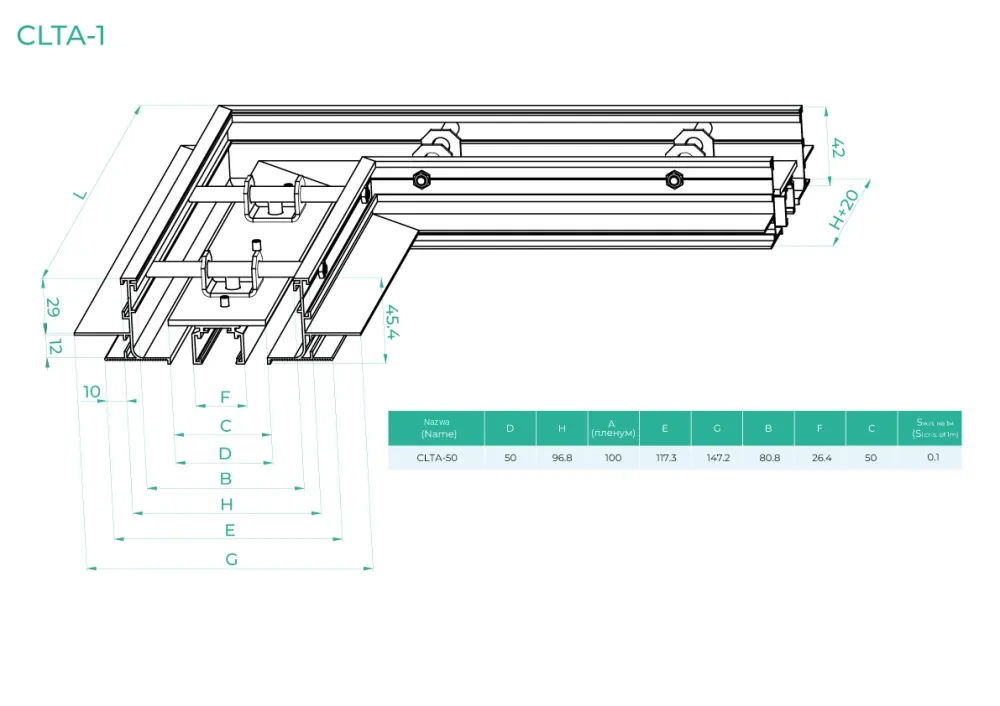

Liczbę szczelin i długość nawiewnika dobiera się indywidualnie w zależności od wymaganego strumienia powietrza, przy czym pojedynczy element nie może być dłuższy niż 3 m (zalecane do 2 m), a element narożny CLT powinien mieścić się w zakresie od 150 do 500 mm. Standardowa długość elementu narożnego wynosi 500 mm (mierzona po dłuższej, zewnętrznej stronie), a standardowy kąt to 90° (nie jest podawany w oznaczeniu); inny kąt podaje się w nazwie produktu.

Kilka elementów można łączyć ze sobą, dzięki czemu montuje się je w ciągłe linie o praktycznie dowolnej długości, nawet na całym obwodzie pomieszczenia.

Nawiewniki wykańczane są dekoracyjną powłoką ochronną – malowaniem proszkowym. Standardowy kolor to biały (RAL 9016), ale na życzenie Klienta obudowę i lamele można pomalować na inne kolory z palety RAL.

Nawiewniki tej serii mają standardową szerokość szczeliny 50 mm i mogą być wykonane w dowolnej długości L ze skokiem 50 mm w zakresie od 300 do 3000 mm.

Charakterystyka

Typ nawiewnika: szczelinowy/liniowy

Montaż: ukryty w płycie gipsowo-kartonowej

Typ systemu wentylacji: nawiew/wywiew/klimatyzacja/ogrzewanie powietrzne

Materiał: aluminium

Powłoka: farba proszkowa

Kolor: RAL 9016 / inny wg RAL

Liczba szczelin: 1/2/3/4

Szerokość szczeliny: 50 mm

Długość: 300–3000 mm

Regulacja powietrza: tak

Kierunek wypływu powietrza: jednostronny lub dwustronny

Maksymalna wysokość montażu: do 4 m

Szyna do mocowania magnetycznych opraw szynowych: Tak

CLT-3-50-2 (RAL 9016/9005) L=500 – 3 – liczba szczelin, 50 – szerokość szczeliny 50 mm, 2 – z 2 bocznymi kołnierzami (zamknięte końce). Stosowane dla elementów do 3 metrów. Kolor ramy – biały, listwy – czarny.

*1 - jedna strona zaślepiona, druga otwarta (w komplecie płytki łączące do łączenia nawiewników szczelinowych ze sobą). Stosowane dla elementów powyżej 3 metrów.

*0 - bez bocznych kołnierzy (element środkowy przy montażu kilku nawiewników szczelinowych w jednej linii). Stosowane dla elementów powyżej 6 metrów.

CLT-45°-2-50-1 (RAL 9005M/9005M) L=500 - 45° - kąt, 2 - liczba szczelin, 50 - szerokość szczeliny, 1 - liczba zaślepek czołowych (w komplecie listwy prowadzące do centrowania przy łączeniu z kolejnymi elementami), RAL 9005M - kolor obudowy (czarny mat), 9005M - kolor listwy kierującej (czarny mat), L=500 - długość montażowa nawiewnika.
