Nawiewnik wirowy RD

Nawiewniki rotacyjne stosowane są w wentylacji nawiewno-wywiewnej i systemach klimatyzacji. Przeznaczone są do montażu w otworach sufitowych lub ściennych w pomieszczeniach różnego typu i przeznaczenia.

SufitowyŚcienny

1Ile powietrza nawiewamy?

Strumień powietrzam³/hod 10 do 5000 · krok 10 m³/hDo strefy przebywaniamod 0.5 do 15 · krok 0.1 mΔT nawiewuKod 0 do 20 · krok 1 K

2Rozmiar

Szerokość Lmmod 100 do 1200 · krok 5 mmWysokość Hmmod 100 do 1000 · krok 5 mm

3Wykonanie

Sposób mocowania

4Kolor RAL

Obliczenia

Symulacja przepływu powietrzamodel strumienia

Prędkość powietrza, m/s0,000,250,500,751,00+izolinia 0,25 m/s — granica komfortu

Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.

Powierzchnia czynna

0,0070m²

Prędkość wylotowa

5,95m/s

za dużo

W strefie przebywania

0,47m/s

dopuszczalnie

Spadek ciśnienia

28Pa

dobrze

Różnica temperatur w strefie przebywania ≈ 0,70 K — komfortowo.

• Prędkość wylotowa jest za duża — będzie głośno. Wybierz większy rozmiar lub kilka nawiewników.

Oznaczenie do zamówienia

RD (RAL 9016) 100x100

30,54 zł

30,54 zł × 1 szt.

Wykonanie: 8 dni roboczych

Ilość

Opis i wykonanie

Przeznaczenie

Konstrukcja i materiały

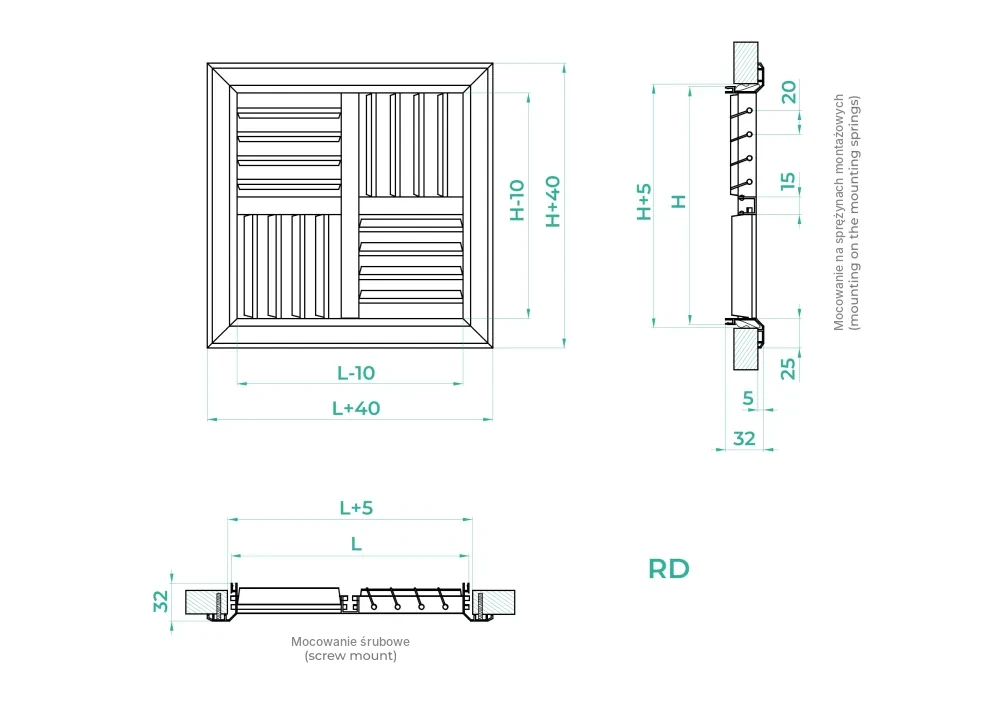

Kratki wykonywane są z wysokiej jakości profili aluminiowych w postaci ramki z parami prostopadle ustawionych ruchomych lameli. Zmieniając położenie lameli (kąt nachylenia każdej z nich dobiera się indywidualnie i reguluje niezależnie), można korygować kierunek strumienia powietrza.

Konstrukcja nawiewnika przewiduje zarówno mocowanie standardowe (ukryte) za pomocą sprężyn, jak i mocowanie za pomocą połączenia śrubowego (otwory montażowe z łbem wpuszczanym na kołnierzu czołowym). Profile pokrywane są żaroodporną farbą proszkową, która zapewnia niezawodną ochronę przed niekorzystnymi czynnikami zewnętrznymi i zapobiega przedwczesnemu zużyciu wyrobu. Standardowy kolor to biały, jednak na życzenie Klienta możliwe jest malowanie na inny kolor z palety RAL.
