DPF-3

Nawiewnik DPF-3

Nawiewniki z indywidualnie regulowanymi obrotowymi deflektorami, przeznaczone do poziomego rozprowadzania powietrza. Służą do nawiewu lub wywiewu powietrza w systemach wentylacji, klimatyzacji i ogrzewania powietrznego.

SufitowySufit Armstrong

1Ile powietrza nawiewamy?

Strumień powietrzam³/hod 10 do 5000 · krok 10 m³/hDo strefy przebywaniamod 0.5 do 15 · krok 0.1 mΔT nawiewuKod 0 do 20 · krok 1 K

2Rozmiar

Liczba po „/” to liczba obrotowych listew.

3Wykonanie

Kolor listew

Rodzaj mocowania

Sposób nawiewu

4Kolor RAL

Obliczenia

Symulacja przepływu powietrzamodel strumienia

Prędkość powietrza, m/s0,000,250,500,751,00+izolinia 0,25 m/s — granica komfortu

Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.

Powierzchnia czynna

0,0196m²

Prędkość wylotowa

2,13m/s

dobrze

W strefie przebywania

0,06m/s

dobrze

Spadek ciśnienia

29Pa

dobrze

Różnica temperatur w strefie przebywania ≈ 0,78 K — komfortowo.

✓ Rozmiar pasuje: cicho, bez przeciągów i z niewielkim oporem.

Oznaczenie do zamówienia

DPF-3 (RAL 9016) 300x300/15

80,30 zł

80,30 zł × 1 szt.

Wykonanie: 13 dni roboczych

Ilość

Opis i wykonanie

Przeznaczenie

Konstrukcja i materiały

Panel nawiewnika DPF wykonany jest ze stali z otworami, w których osadzone są okrągłe deflektory z tworzywa sztucznego. Deflektory obracają się o 360° i mogą być indywidualnie ustawione pod dowolnym kątem, co pozwala uzyskać ogromną liczbę wariantów rozprowadzenia powietrza bez zmiany poziomu hałasu, strumienia powietrza ani oporu aerodynamicznego.

Modyfikacje:

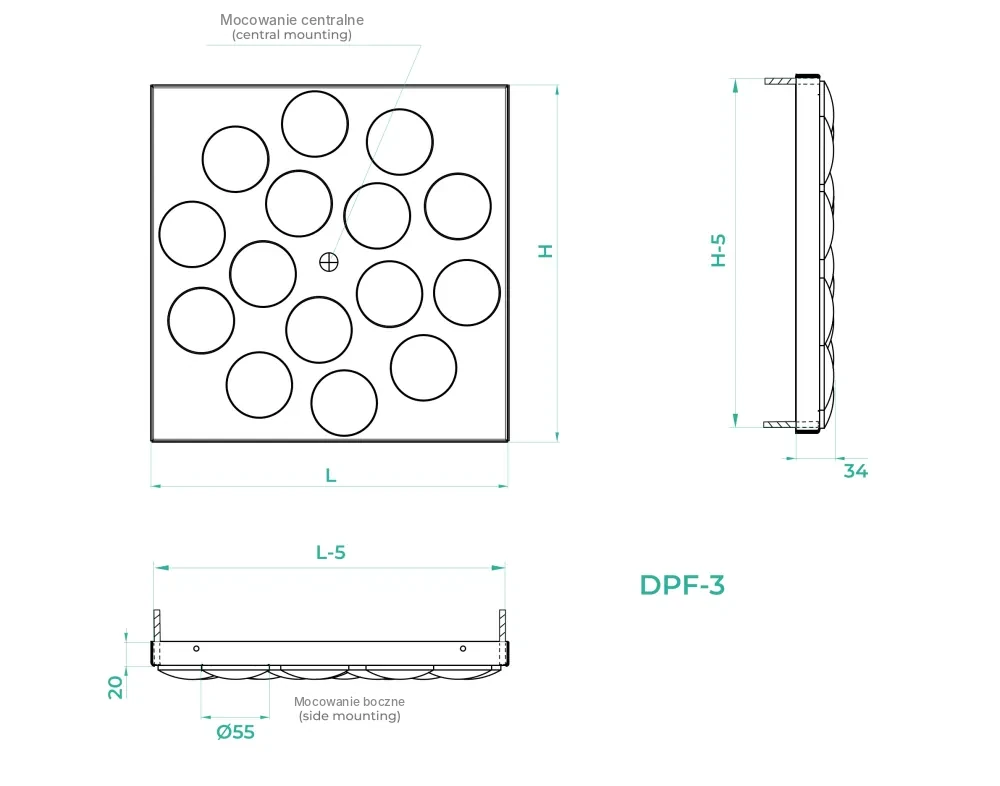

Do połączenia panelu ze skrzynką rozprężną dostępne są dwa rodzaje mocowania:

mocowanie standardowe (ukryte) za pomocą połączenia śrubowego (otwory montażowe na półkach bocznych);
mocowanie centralne (jeden otwór na środku nawiewnika); w tym przypadku należy zamówić skrzynkę rozprężną z centralną listwą mocującą (trawersa T), zamocowaną w skrzynce i wyposażoną w otwory gwintowane. Połączenie wykonuje się śrubą M5 (w zestawie).

Nawiewniki pokrywane są żaroodporną farbą proszkową, która zapewnia niezawodną ochronę przed niekorzystnymi czynnikami zewnętrznymi i zapobiega przedwczesnemu zużyciu wyrobu. Standardowy kolor panelu i deflektorów to biały; na życzenie Klienta panel może być pomalowany na inny kolor z palety RAL, natomiast deflektory dostępne są wyłącznie w kolorze białym lub czarnym.

Wykonanie

Standardowe wymiary montażowe:

250x250, 300x300, 350x350, 400x400, 450x450, 500x500, 550x550, 595x595, 600x600, 620x620, 700x700, 800x800.

Przykład zamówienia i montaż

DPF-1 (RAL 9016 / Ф.Б.) 300x300h – wersja DPF-1, panel biały, deflektory białe, mocowanie standardowe (ukryte) za pomocą połączenia śrubowego (otwory montażowe na półkach bocznych);

DPF-3 (Т) (RAL 9005M / ф.ч) 300x300h (595x595) – wersja DPF-3, mocowanie centralne (jeden otwór na środku nawiewnika), panel czarny, deflektory czarne, wymiary powierzchni roboczej 300x300 (układ okrągły), wymiary zewnętrzne 595x595.
