Panel nawiewnika DCC
Nawiewniki przeznaczone są do poziomego rozprowadzania powietrza, dzięki czemu strumień powietrza rozkłada się w pomieszczeniu równomiernie. Stosowane są w wentylacji nawiewno-wywiewnej, klimatyzacji oraz ogrzewaniu…
1Ile powietrza nawiewamy?
2Rozmiar
3Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 0,09 K — komfortowo.
• Duży opór: wentylator będzie potrzebował wyższego ciśnienia. Zwiększ rozmiar.
Oznaczenie do zamówienia
DCc (RAL 9016) 300x300
98,38 zł
98,38 zł × 1 szt.
Wykonanie: 13 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki przeznaczone są do poziomego rozprowadzania powietrza, dzięki czemu strumień powietrza rozkłada się w pomieszczeniu równomiernie. Stosowane są w wentylacji nawiewno-wywiewnej, klimatyzacji oraz ogrzewaniu powietrznym.
Konstrukcja i materiały
Perforowany panel czołowy wykonany jest z wysokiej jakości stali.

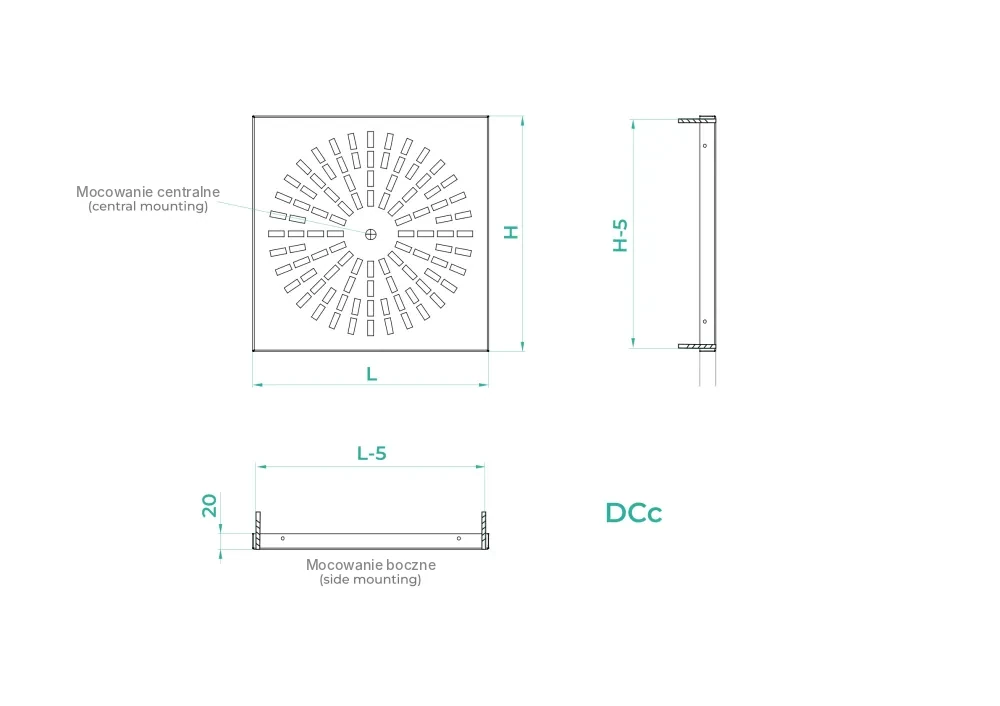

DCc – panel z perforacją kierunkową do kołowego rozprowadzania powietrza; efekt wirowy powstający na wylocie nawiewnika zwiększa indukcję (przyspiesza mieszanie powietrza w pomieszczeniu z powietrzem nawiewanym).
DCs – panel z perforacją kierunkową do rozprowadzania powietrza w 4 kierunkach.
DCp – panel z okrągłą perforacją d-5.0 mm, o dużym udziale powierzchni czynnej.
DC + panel – panel nawiewnika typu DCc lub DCs o wymiarach zewnętrznych 595x595 (pod moduł sufitu podwieszanego Armstrong (kasetonowego)); wymiar powierzchni roboczej określa zamawiający, przy czym żaden z wymiarów nie może przekraczać 550 mm.
Modyfikacje:
Do połączenia panelu ze skrzynką rozprężną dostępne są dwa rodzaje mocowania:
- mocowanie standardowe (ukryte) za pomocą połączenia śrubowego (otwory montażowe na półkach bocznych);
- mocowanie centralne (jeden otwór na środku nawiewnika); w tym przypadku należy zamówić skrzynkę rozprężną z centralną listwą mocującą (trawersa T), zamocowaną w skrzynce i wyposażoną w otwory gwintowane. Połączenie wykonuje się śrubą M5 (w zestawie).
Panele nawiewników pokrywane są żaroodporną farbą proszkową, która zapewnia niezawodną ochronę przed niekorzystnymi czynnikami zewnętrznymi i zapobiega przedwczesnemu zużyciu wyrobu. Standardowy kolor to biały, jednak na życzenie Klienta możliwe jest malowanie na inny kolor z palety RAL.
Wykonanie
Wymiary montażowe LxH co 5 mm.
Wymiar minimalny – 250x250
Wymiar maksymalny – 1000x1000
Przykład zamówienia i montaż
DCc (RAL 9016) 300x300h – kołowe rozprowadzanie powietrza, mocowanie standardowe (ukryte) za pomocą połączenia śrubowego (otwory montażowe na półkach bocznych), kolor biały.
DCs (RAL 9016) 300x300h (595x595) – rozprowadzanie powietrza w 4 kierunkach, mocowanie standardowe (ukryte) za pomocą połączenia śrubowego (otwory montażowe na półkach bocznych), kolor biały, wymiary powierzchni roboczej 300x300, wymiary zewnętrzne 595x595.
