RDA-S

Ротаційний дифузор регульований RDA-S

СтельовийСтеля «Армстронг»

1Скільки повітря подаємо?

Витрата повітрям³/годвід 10 до 5000 · крок 10 м³/годДо робочої зонимвід 0.5 до 15 · крок 0.1 мΔT припливуKвід 0 до 20 · крок 1 K

2Розмір

Число після «/» — кількість поворотних планок.

3Виконання

Колір планок

Вид кріплення

Варіант подачі повітря

4Колір RAL

Розрахунок

Моделювання потоку повітрямодель струменя

Швидкість повітря, м/с0,000,250,500,751,00+ізолінія 0,25 м/с — межа комфорту

Переріз приміщення через дифузор. Швидкість і температура на осі струменя — з розрахунку, звіреного з програмою підбору виробника; поле довкола — інженерна модель струменя і зворотного потоку, а не повний CFD-розрахунок. Лінії — траєкторії частинок повітря.

Живий переріз

0,0320м²

Швидкість на виході

1,30м/с

добре

У робочій зоні

0,24м/с

добре

Втрата тиску

6,1Па

добре

Різниця температур у робочій зоні ≈ 0,78 K — комфортно.

✓ Розмір підходить: тихо, без протягів і з невеликим опором.

Маркування для замовлення

RDA-S (RAL 9016) 400x400/16

1 291 грн

1 291 грн × 1 шт.

Виготовлення: 13 роб. днів

Кількість

Опис та виготовлення

Призначення

Ротаційні дифузори з індивідуально регульованими пластинами призначені для горизонтального розповсюдження повітря таким чином, що повітряний потік розподіляється по приміщенню рівномірно. Використовуються в припливно-витяжній вентиляції, кондиціювання або повітряного опалення. Застосовуються для приміщень з висотою стелі від 2,6 до 4 метрів.

Конструкція і матеріали

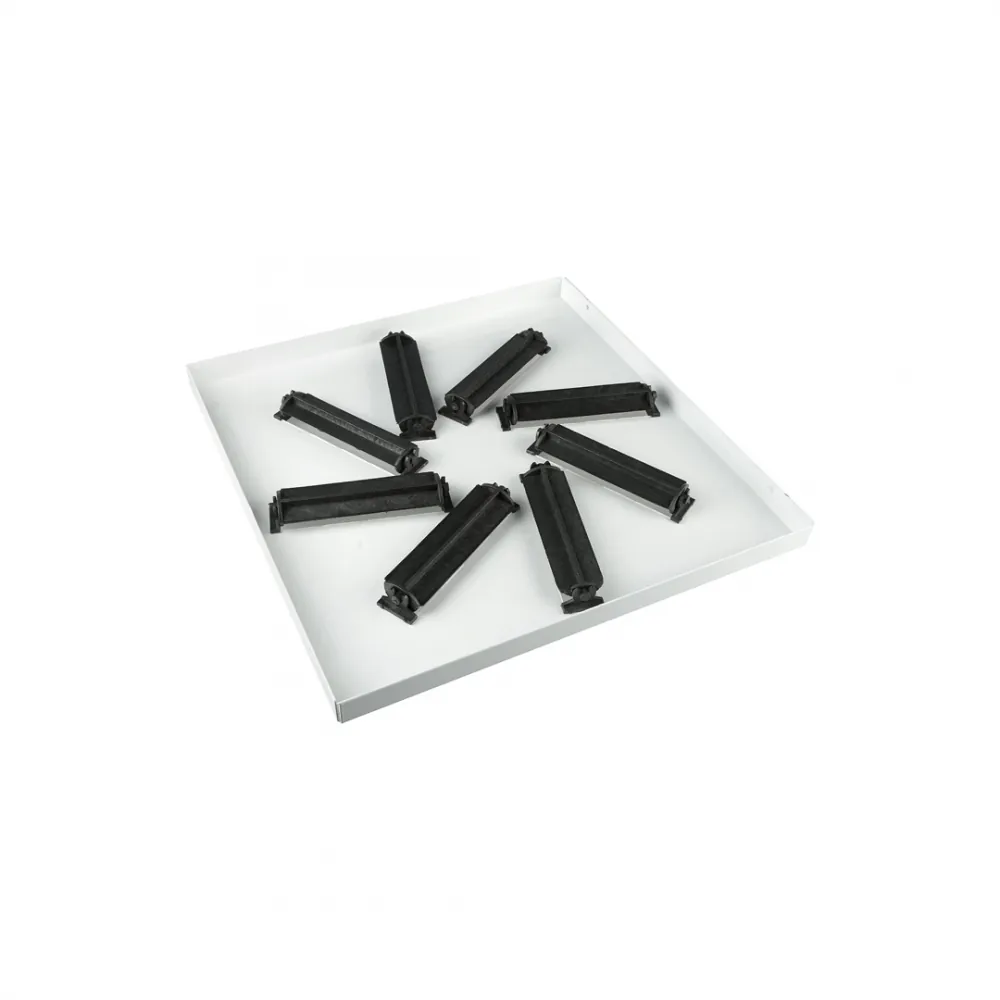

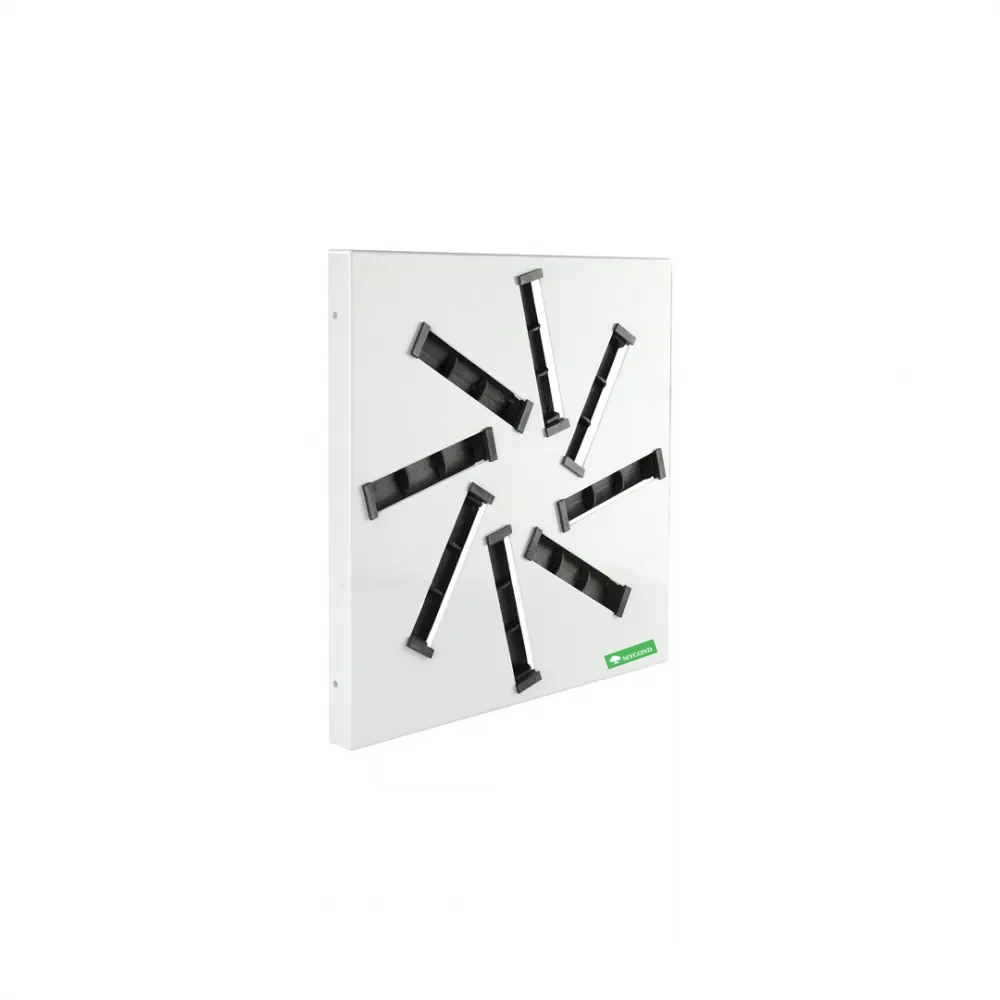

Дифузори виготовляються з оцинкованої сталі у квадратному виконанні. Регульовані ламелі можуть бути виготовлені із пластику у кольорі RAL 9005 (чорні) або RAL 9016 (білі).

У дифузорах цієї серії напрямки виходу повітря здійснюються зміною положення напрямних лопаток. Вихровий режим перебігу припливного повітря на виході з дифузора дозволяє досягти високих значень коефіцієнта ежекції і, як наслідок, досягти швидкого проникнення повітря та вирівнювання температури потоку з температурою приміщення.

Панель покривається термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища та запобігає передчасному зносу продукту.

Стандартний колір фарбування – білий, але за бажанням Клієнта можливе фарбування в інший колір за каталогом RAL.

Виготовлення

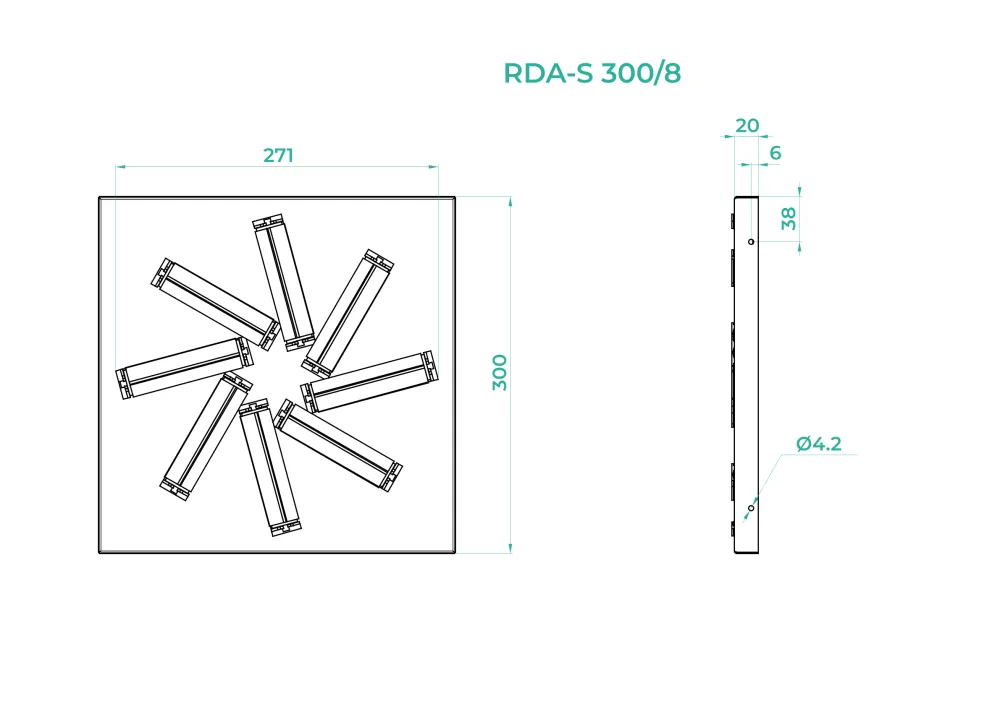

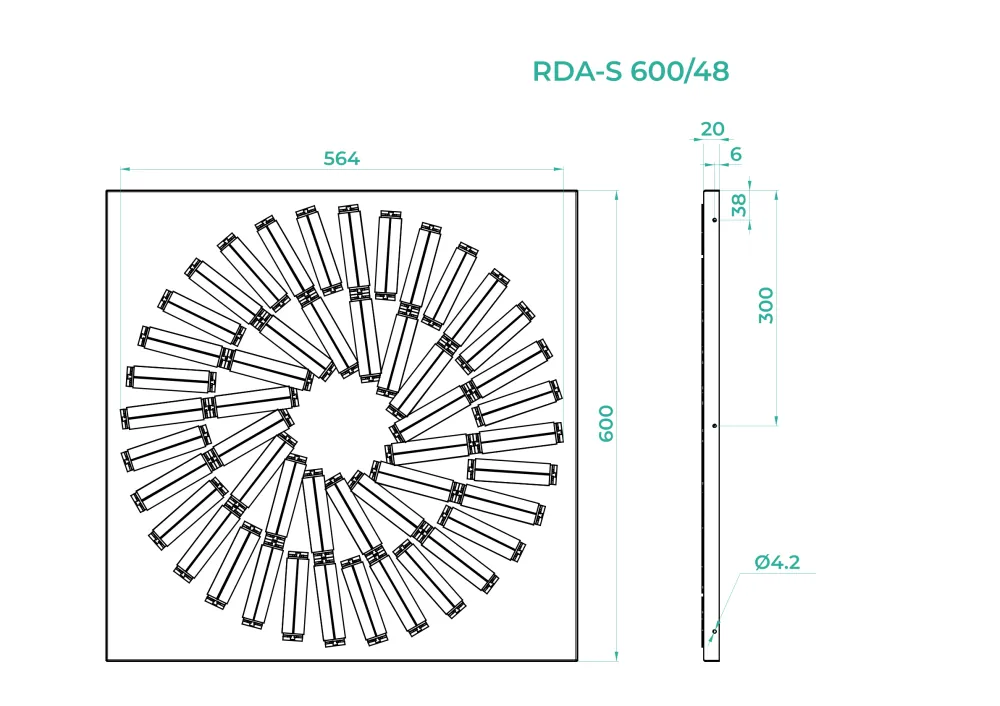

RDA-S-300х300/8

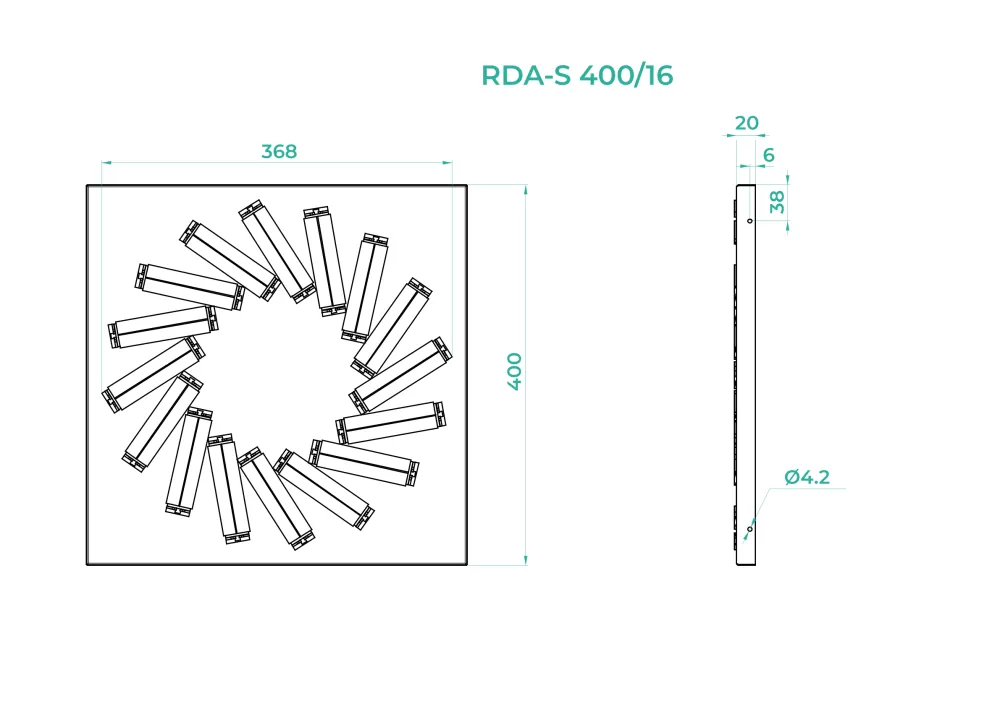

RDA-S-400х400/16

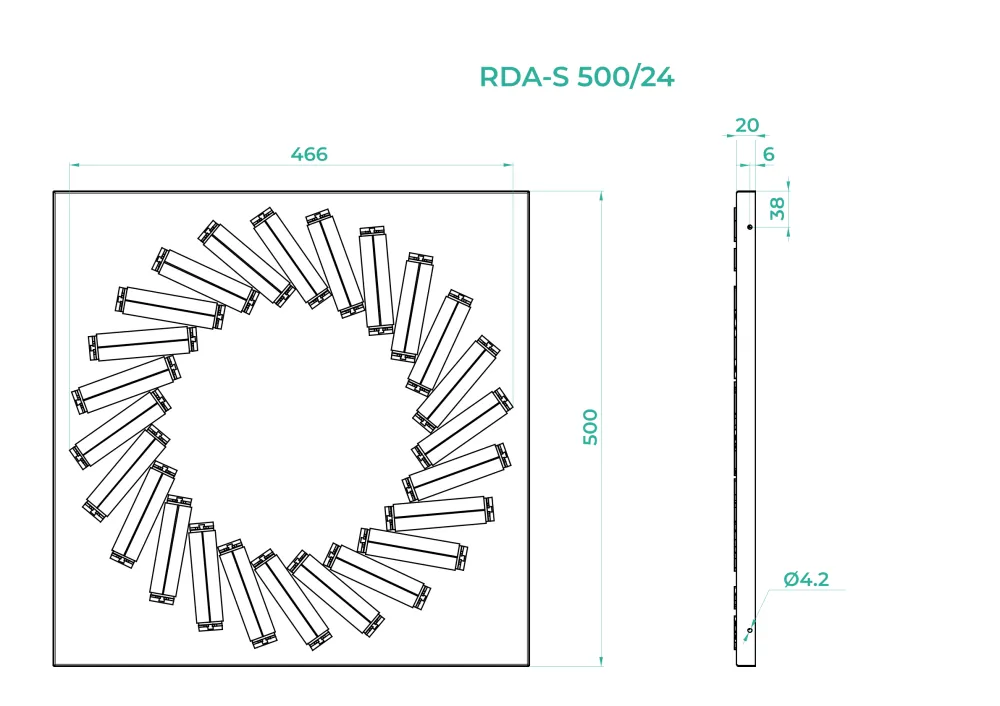

RDA-S-500х500/24

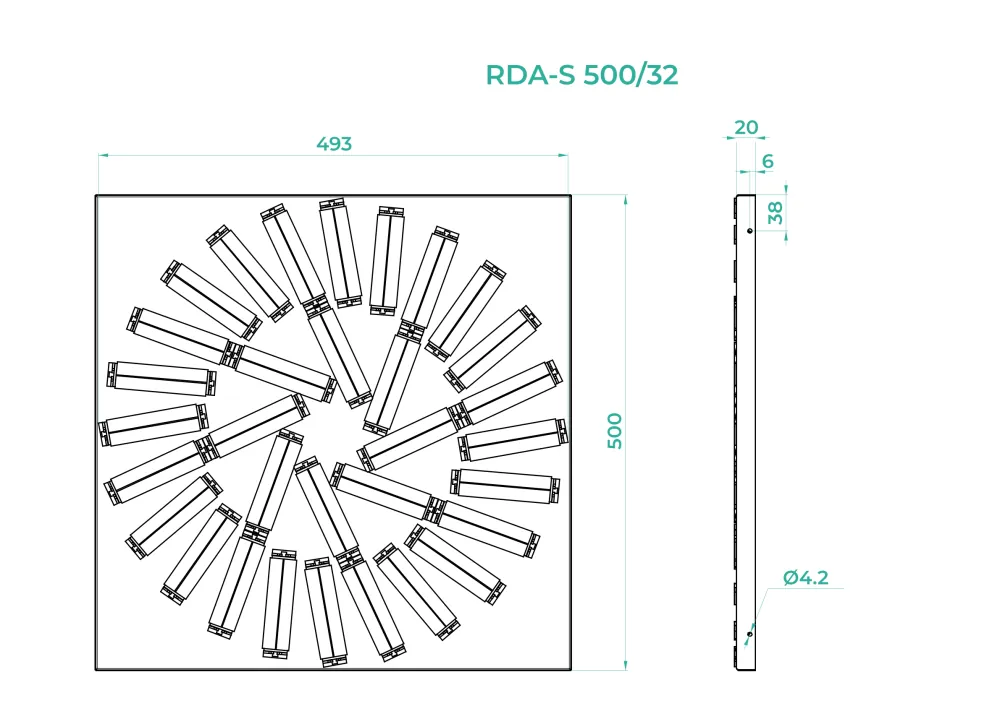

RDA-S-500х500/32

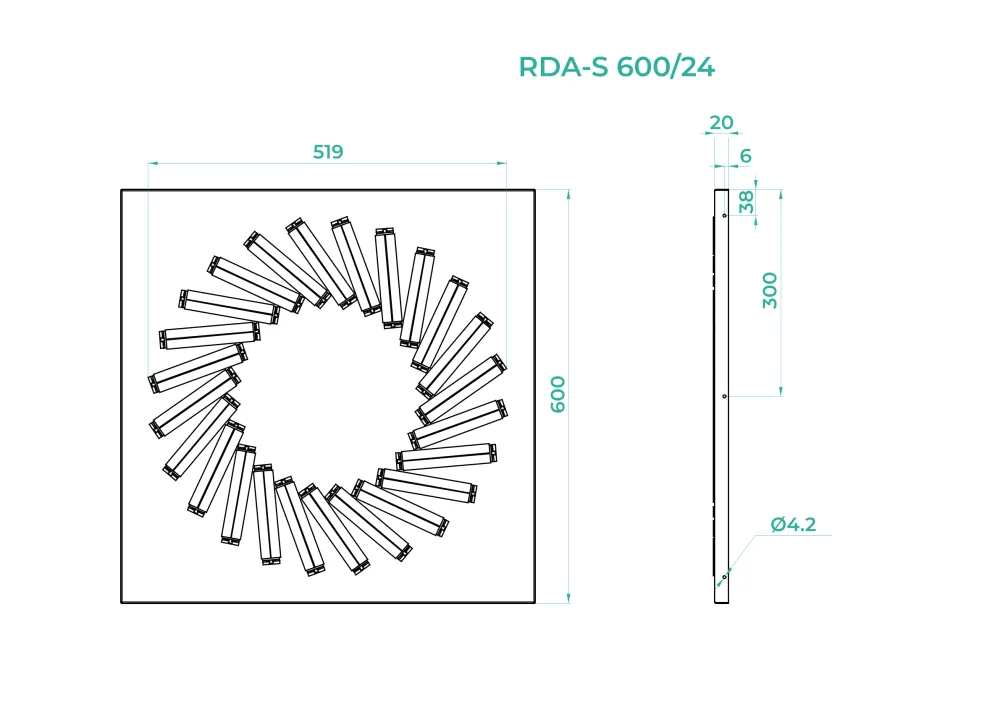

RDA-S-595х595/24

RDA-S-595х595/48

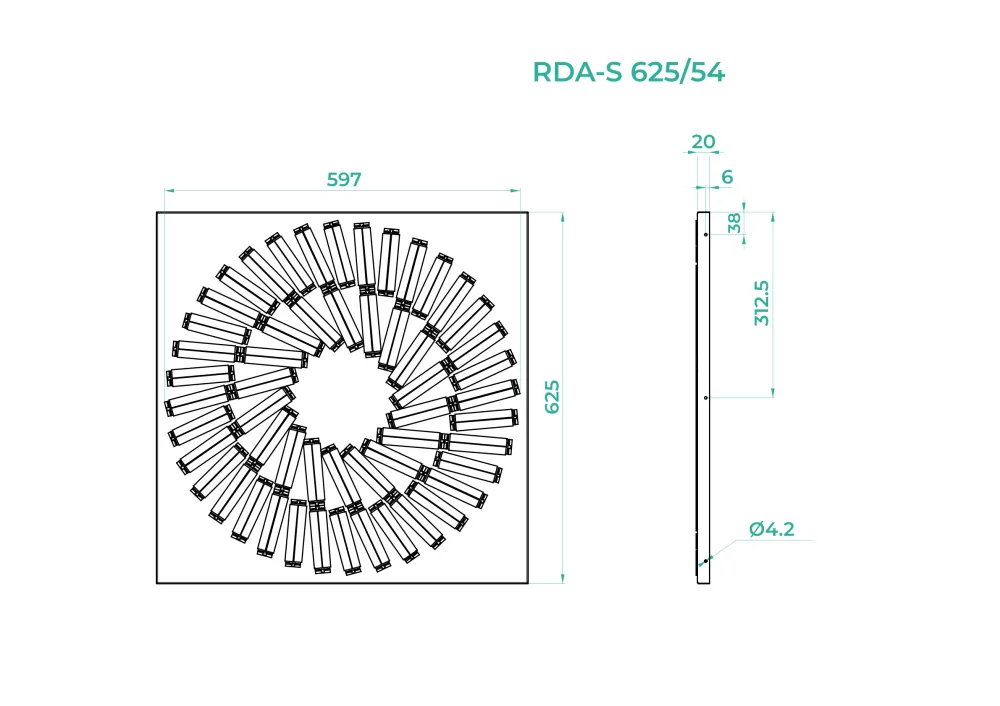

RDA-S-625х625/54

Приклад замовлення і монтаж

RDA-S-300х300/8 (RAL 9016/ф.ч.) - розміри панелі 300х300, кількість поворотних планок 8 шт, вони чорного кольору (ф.ч.), стандартне кріплення за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях).
