Дифузор DPF-3
Дифузори з індивідуально регульованими поворотними дефлекторами, призначені для горизонтального поширення повітря. Призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного…
1Скільки повітря подаємо?
2Розмір
Число після «/» — кількість поворотних планок.
3Виконання
Колір планок
Вид кріплення
Варіант подачі повітря
4Колір RAL
Розрахунок
Переріз приміщення через дифузор. Швидкість і температура на осі струменя — з розрахунку, звіреного з програмою підбору виробника; поле довкола — інженерна модель струменя і зворотного потоку, а не повний CFD-розрахунок. Лінії — траєкторії частинок повітря.
Різниця температур у робочій зоні ≈ 0,78 K — комфортно.
Маркування для замовлення
DPF-3 (RAL 9016) 300x300/15
928 грн
928 грн × 1 шт.
Виготовлення: 13 роб. днів
Опис та виготовлення
Призначення
Дифузори з індивідуально регульованими поворотними дефлекторами, призначені для горизонтального поширення повітря. Призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного опалення
Конструкція і матеріали

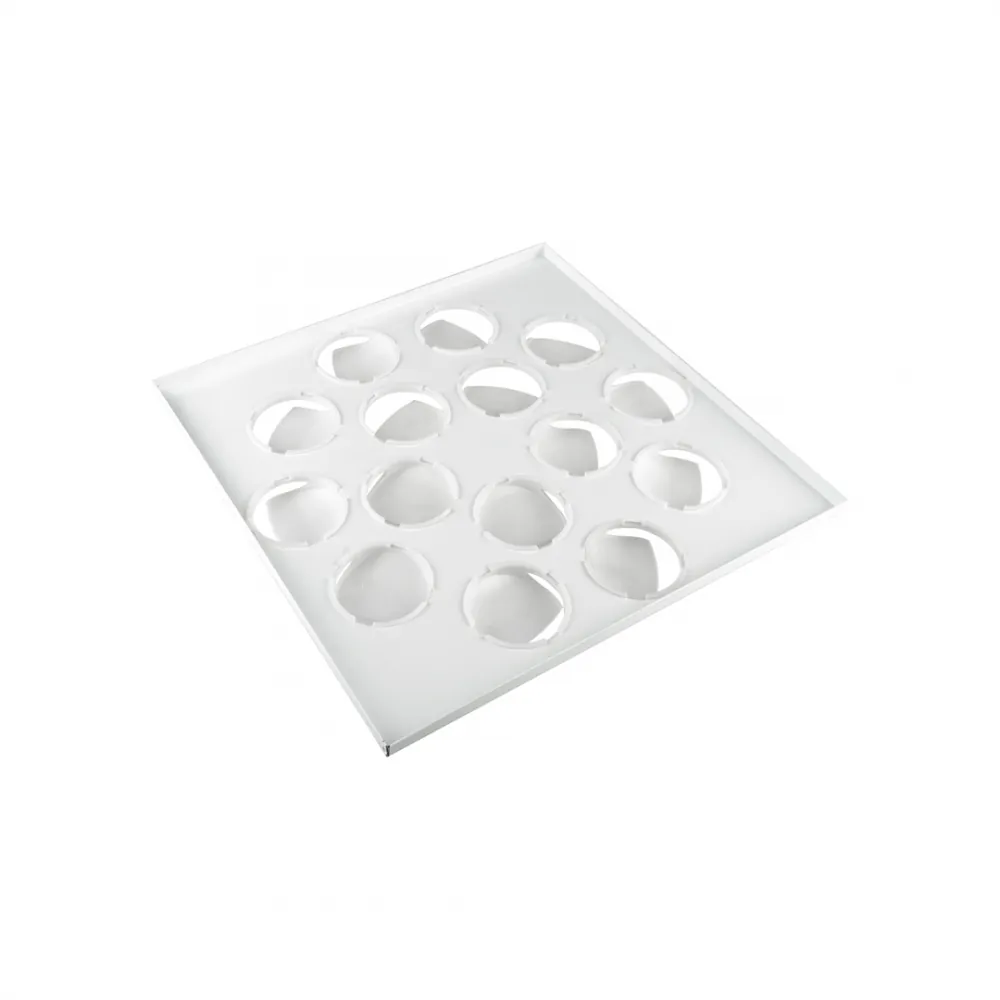

Панель дифузора DPF складається зі сталі з отворами і круглими дефлекторами, виготовлених з пластика, які повертаються на 360° і можуть бути індивідуально встановлені під будь-яким кутом, що означає можливість встановити величезну кількість варіантів розподілу повітря, без зміни рівня шуму, витрати повітря або аеродинамічного опору.
Модифікації:

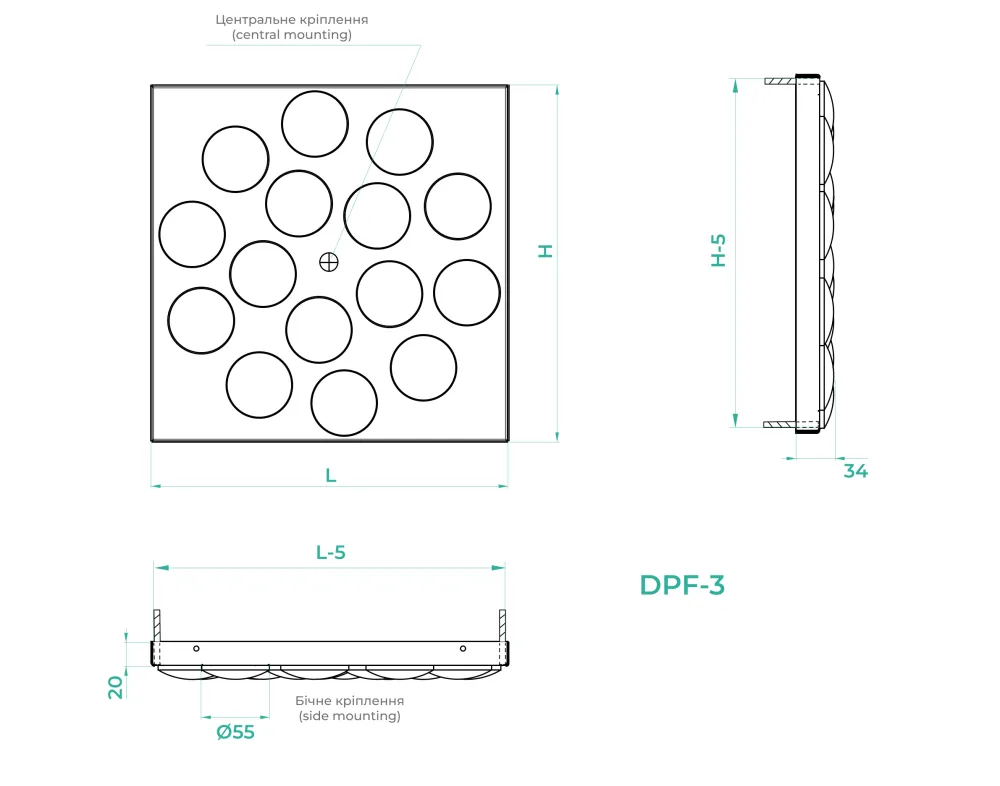

Для з'єднання панелі з Пленум-боксом існує два види кріплення:
- стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях);
- центральне (один отвір, розташований по центру дифузора), в такому випадку потрібно замовляти Пленум-бокс з центральною планкою кріплення (Т-траверса), яка буде закріплена в пленумі і мати отвори з різьбленням. З'єднується з допомогою гвинта М5 (йде в комплекті).
Дифузори покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення панелі і дефлекторів - білий, але за бажанням Клієнта можливе фарбування Панелі в інший колір по каталогу RAL, а форсунки тільки в білому або чорному кольорі.
Виготовлення
За стандартними посадковими розмірами:
250x250, 300x300, 350x350, 400x400, 450x450, 500x500, 550x550, 595x595, 600x600, 620x620, 700x700, 800x800.
Приклад замовлення і монтаж

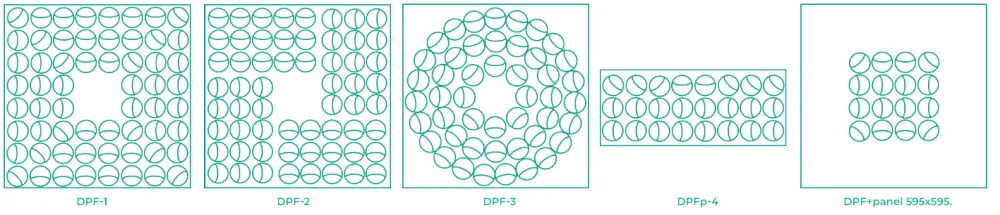

DPF-1 (RAL 9016 / Ф.Б.) 300x300h - модифікація DPF-1, панель білого кольору, дефлектора білі, стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях);
DPF-3 (Т) (RAL 9005M / ф.ч) 300х300h (595х595) - модифікація ДПФ-3, кріплення центральне (один отвір розташоване по центру дифузора), панель чорного кольору, дефлектора чорні, габарити робочої поверхні 300x300 (форма кругла) , зовнішні габарити 595х595.
Комплектація
- можлива поставка з Пленум-боксом, виготовленого з оцинкованої сталі.
