Nawiewnik regulowany PDK+R
Nawiewniki przeznaczone są do poziomego rozprowadzania powietrza w różnych kierunkach, dzięki czemu strumień powietrza rozkłada się w pomieszczeniu równomiernie. Stosowane są w wentylacji nawiewno-wywiewnej i…
1Ile powietrza nawiewamy?
2Rozmiar
3Wykonanie
Dodatki
Dodaj panel 595x595
4Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 1,06 K — komfortowo.
Oznaczenie do zamówienia
PDK+R (RAL 9016) 150x150
84,97 zł
84,97 zł × 1 szt.
Wykonanie: 8 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki przeznaczone są do poziomego rozprowadzania powietrza w różnych kierunkach, dzięki czemu strumień powietrza rozkłada się w pomieszczeniu równomiernie. Stosowane są w wentylacji nawiewno-wywiewnej i systemach klimatyzacji.
Konstrukcja i materiały
Produkty wykonywane są z wysokiej jakości profili aluminiowych. Profile pokrywane są poliestrową farbą proszkową, która zapewnia niezawodną ochronę przed niekorzystnymi czynnikami zewnętrznymi i zapobiega przedwczesnemu zużyciu wyrobu. Standardowy kolor to biały (RAL-9016), jednak na życzenie Klienta możliwe jest zastosowanie dowolnego innego koloru z palety RAL.
Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnych wymiarów w zakresie od 150 do 1000 mm (wymiar montażowy LxH) co 5 mm.

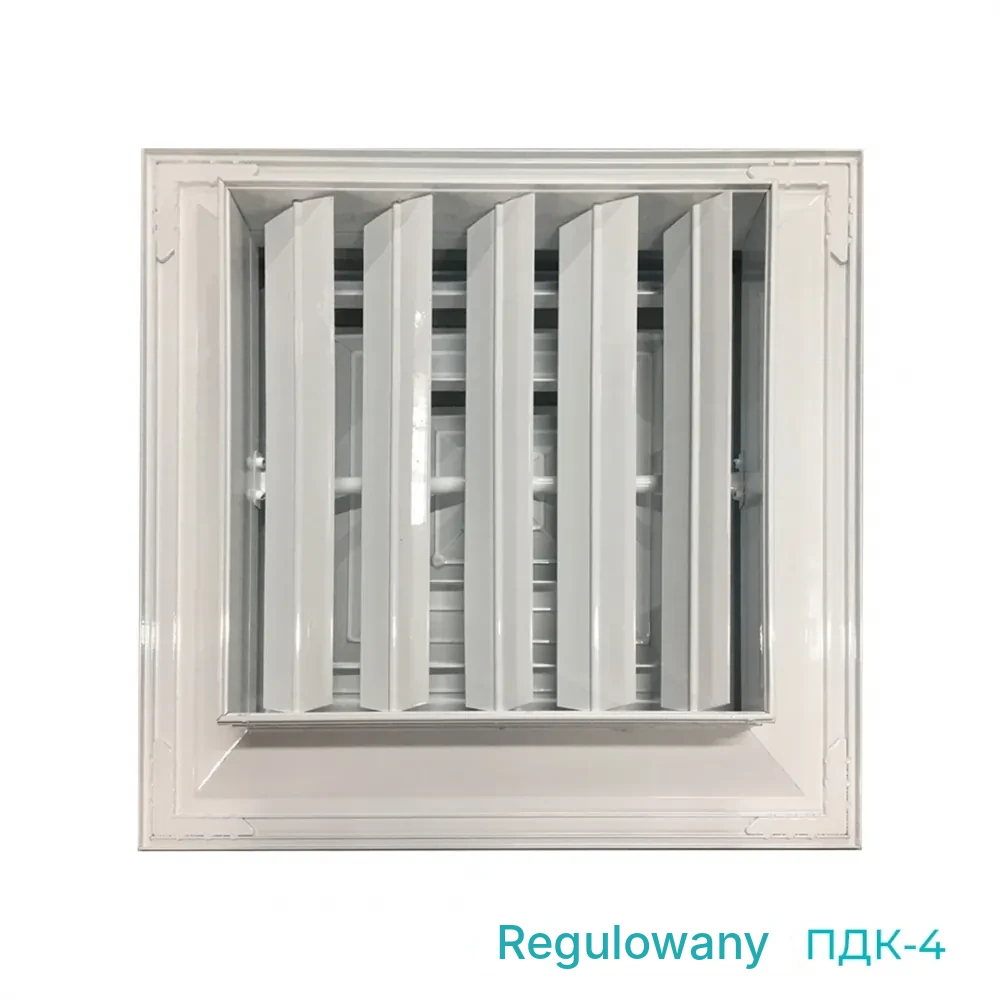

Regulowany PDK-4 – nawiewnik z czterokierunkowym wypływem strumienia powietrza, z jednym zdejmowanym rzędem stałych lameli i drugim rzędem lameli regulowanych. Zmieniając położenie lameli regulowanych (kąt nachylenia każdej z nich dobiera się indywidualnie i reguluje niezależnie), można korygować strumień powietrza nawiewanego.
Wykonanie
Standardowe wymiary montażowe LxH.
150×150, 225×225, 300×300, 350×350, 400×400, 450×450, 485×485 (do sufitów Armstrong), 550×550, 600×600.
Seria obejmuje zarówno wyroby w wymiarach standardowych, jak i możliwość wykonania dowolnych wymiarów (PDKp) w zakresie od 150 do 800 mm (wymiar montażowy LxH) co 5 mm.
PDK-1+R – nawiewnik z jednokierunkowym wypływem strumienia powietrza, nieregulowany, część wewnętrzna niezdejmowana. Stosowany, gdy na suficie występują wystające elementy konstrukcyjne (belki) lub gdy powietrze ma być doprowadzane w jednym kierunku; montowany w pomieszczeniach przy ścianie.
PDK-2+R – nawiewnik z dwukierunkowym wypływem strumienia powietrza, nieregulowany, część wewnętrzna niezdejmowana. Stosowany w pomieszczeniach z wystającymi elementami konstrukcyjnymi sufitu (belkami); rozprowadza strumień powietrza w dwóch kierunkach.
PDK-3+R – nawiewnik z trzykierunkowym wypływem strumienia powietrza, nieregulowany, część wewnętrzna niezdejmowana. Montowany w suficie przy ścianie lub kolumnie; rozprowadza strumień powietrza w trzech kierunkach.
PDK-4+R – nawiewnik z czterokierunkowym wypływem strumienia powietrza, nieregulowany, część wewnętrzna zdejmowana.
PDKp+R – nawiewnik o niestandardowych wymiarach, kwadratowy lub prostokątny, z czterokierunkowym wypływem strumienia powietrza, nieregulowany.
Przykład zamówienia i montaż
Regulowany PDK-4+R (RAL 9016) 300x300 – regulowany, kolor biały.
Regulowany PDK-4+R* (RAL 9016) 400x400 +panel 595x595(RAL 9016) – regulowany, mocowanie za pomocą połączenia śrubowego (otwory montażowe na przedniej stronie ramki), kolor biały, połączony z białym panelem 595x595 do montażu w suficie podwieszanym Armstrong (kasetonowym).
Wyposażenie opcjonalne

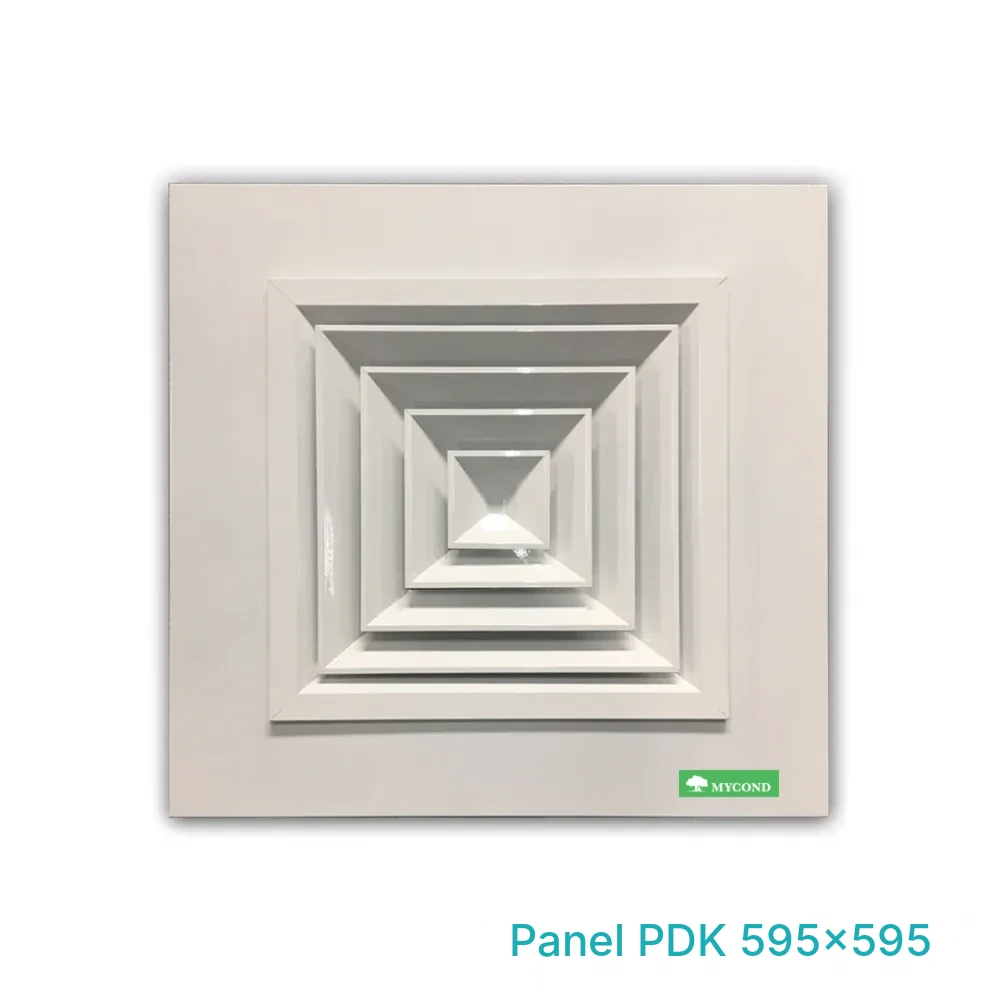

- możliwa dostawa nawiewnika o wymiarach do 450x450 połączonego z panelem 595x595 do montażu w suficie podwieszanym Armstrong (kasetonowym) (+panel 595x595)
- możliwa dostawa ze skrzynką rozprężną wykonaną ze stali ocynkowanej.
