Nawiewnik okrągły NCD
Nawiewniki okrągłe stosowane są w wentylacji nawiewno-wywiewnej. Przeznaczone są do systemów niskiego i średniego ciśnienia, a także do nawiewnych i wywiewnych systemów klimatyzacji. Mogą pracować przy stałym i…
1Ile powietrza nawiewamy?
2Rozmiar
3Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 0,52 K — komfortowo.
Oznaczenie do zamówienia
NCD (RAL 9016) D200
68,10 zł
68,10 zł × 1 szt.
Wykonanie: 8 dni roboczych
Opis i wykonanie
Przeznaczenie
Nawiewniki okrągłe stosowane są w wentylacji nawiewno-wywiewnej. Przeznaczone są do systemów niskiego i średniego ciśnienia, a także do nawiewnych i wywiewnych systemów klimatyzacji. Mogą pracować przy stałym i zmiennym strumieniu powietrza.
Konstrukcja i materiały
Obudowa i część wewnętrzna nawiewnika wykonane są z wysokiej jakości aluminium, a przepustnica do regulacji strumienia powietrza – z tworzywa sztucznego.
Elementy malowane są proszkowo w kolorze RAL 9016, co zapewnia niezawodną ochronę przed niekorzystnymi czynnikami zewnętrznymi i zapobiega przedwczesnemu zużyciu wyrobu. Nawiewnik jest odporny na wilgoć i łatwo go oczyścić z kurzu.
Wykonanie
Seria obejmuje wyłącznie wyroby o standardowych średnicach: d150, d200, d250, d300, d350.
Przykład zamówienia i montaż

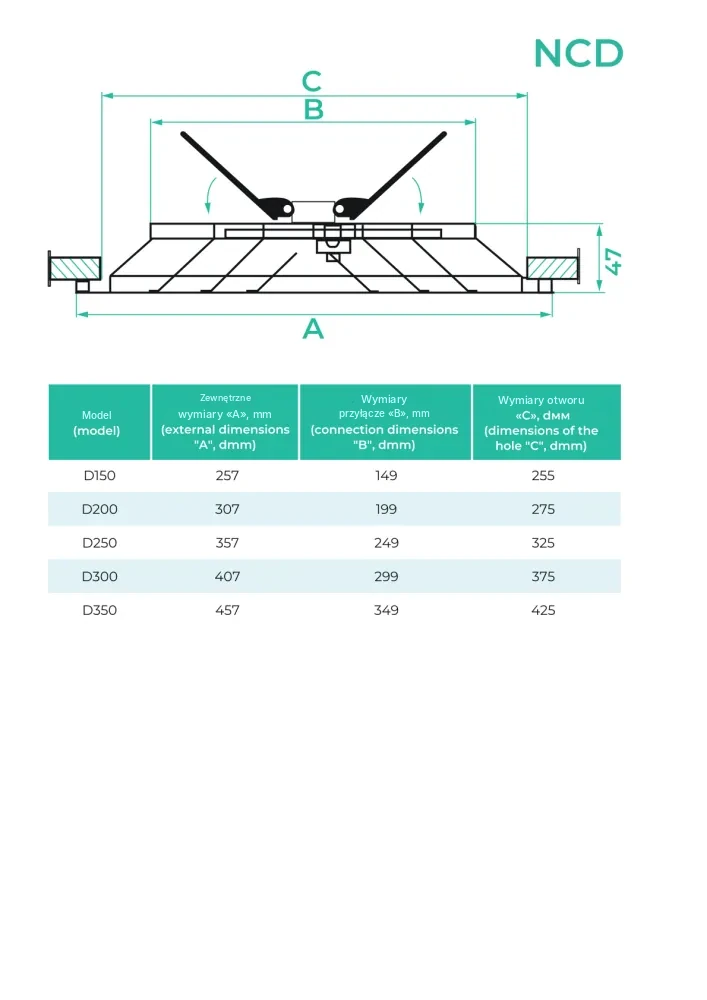

Nawiewnik okrągły NCD-150 (RAL 9016) – średnica przyłącza 149 mm, wymiar zewnętrzny 257 mm, kolor biały.
Wyposażenie opcjonalne
Możliwa dostawa ze skrzynką rozprężną VD wykonaną ze stali ocynkowanej (z bocznym lub osiowym przyłączem do przewodu o przekroju okrągłym lub prostokątnym).
