Dysza dalekiego zasięgu JN
Regulowane dysze są idealnym rozwiązaniem, gdy powietrze nawiewane w wentylowanym pomieszczeniu musi pokonać duże odległości od punktu nawiewu do strefy przebywania ludzi. Kąt odchylenia (±30°) można regulować…
1Ile powietrza nawiewamy?
2Rozmiar
3Kolor RAL
Obliczenia
Przekrój pomieszczenia przez nawiewnik. Prędkość i temperatura na osi strumienia pochodzą z obliczeń zweryfikowanych z programem doboru producenta; pole wokół to inżynierski model strumienia i przepływu powrotnego, a nie pełna analiza CFD. Linie to tory cząstek powietrza.
Różnica temperatur w strefie przebywania ≈ 6,12 K — odczuwalna; lepiej zwiększyć rozmiar lub odległość.
• Przy ludziach będzie przeciąg. Zwiększ rozmiar lub liczbę nawiewników albo wybierz nawiewnik wirowy.
Oznaczenie do zamówienia
JN (RAL 9016) D400
1013,21 zł
1013,21 zł × 1 szt.
Wykonanie: 10 dni roboczych
Opis i wykonanie
Przeznaczenie
Regulowane dysze są idealnym rozwiązaniem, gdy powietrze nawiewane w wentylowanym pomieszczeniu musi pokonać duże odległości od punktu nawiewu do strefy przebywania ludzi. Kąt odchylenia (±30°) można regulować ręcznie lub za pomocą siłownika. Kierunek strumienia powietrza zmienia się w zależności od trybu grzania lub chłodzenia.
Tryb chłodzenia
Tryb chłodzenia ustawia się przy dodatnim kącie odchylenia do 30°. Strumień powietrza nawiewanego jest skierowany ku sufitowi, jednak ze względu na większą gęstość zimnego powietrza strumień w miarę oddalania się od dyszy coraz bardziej odchyla się ku podłodze. Gdy strumień powietrza nawiewanego dociera do strefy przebywania ludzi, różnica temperatur między powietrzem nawiewanym a powietrzem w pomieszczeniu oraz prędkość powietrza spadają do komfortowego poziomu.
Ta zasada działania jest stosowana przy dużych odległościach.
Tryb grzania
Tryb grzania ustawia się przy ujemnym kącie odchylenia -30° i mniejszym. Strumień powietrza nawiewanego jest skierowany do strefy przebywania ludzi. Ze względu na mniejszą gęstość ciepłego powietrza strumień dobrze utrzymuje się przy powierzchni. Gdy strumień powietrza nawiewanego dociera do strefy przebywania ludzi, różnica temperatur między powietrzem nawiewanym a powietrzem w pomieszczeniu oraz prędkość powietrza spadają do komfortowego poziomu.
Konstrukcja i materiały
Dysze przegubowe wykonane są z aluminium i standardowo malowane proszkowo na kolor RAL 9010. Na życzenie Klienta możliwe jest malowanie na inne kolory RAL.
Produkcja

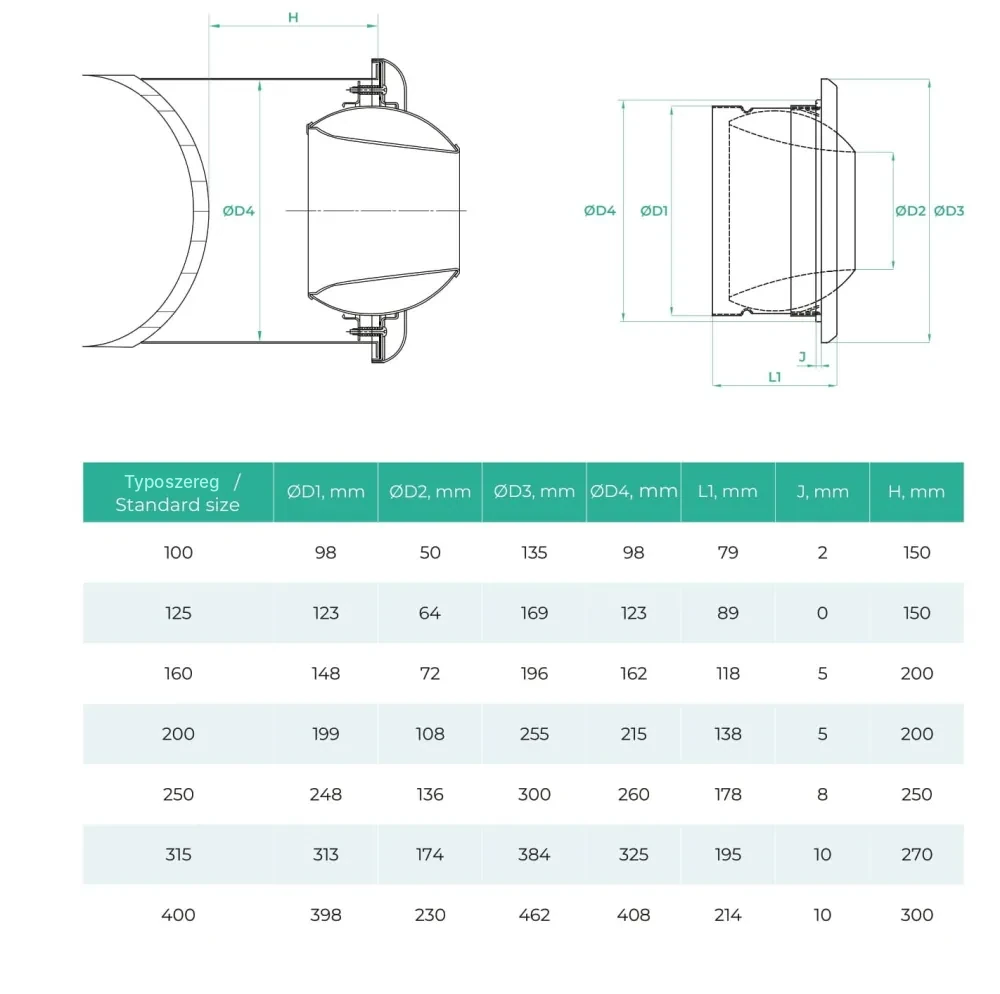

Nawiewniki tej serii są dostępne wyłącznie w standardowych średnicach:
D-100, D-125, D-160, D-200, D-250, D-315, D-400
Przykład zamówienia i montaż
Dysza dalekiego zasięgu JS D250 (RAL 9010) – dysza o średnicy przyłącza 250 mm, kolor biały.
Zakres dostawy
- skrzynka rozprężna VD
