Nawiewnik wirowy DVA
Nawiewniki wirowe stosuje się w systemach klimatyzacji, wentylacji i ogrzewania. Wytwarzają wirowy nawiew powietrza, zapewniający dobre mieszanie z powietrzem w pomieszczeniu, i służą do rozprowadzania dużych ilości…
1Rozmiar
2Wykonanie
Rodzaj regulacji
3Kolor RAL
Obliczenia
Dla tego modelu dobór wykonuje inżynier na podstawie wykresów producenta — dodaj go do zapytania, a prześlemy obliczenia.
Oznaczenie do zamówienia
DVA (RAL 9016) D500
3654,75 zł
3654,75 zł × 1 szt.
Wykonanie: 40 dni roboczych
Opis i wykonanie
Nawiewniki wirowe stosuje się w systemach klimatyzacji, wentylacji i ogrzewania. Wytwarzają wirowy nawiew powietrza, zapewniający dobre mieszanie z powietrzem w pomieszczeniu, i służą do rozprowadzania dużych ilości powietrza przy dużej różnicy temperatur.
Montuje się je w pomieszczeniach o wysokości powyżej 4 metrów.

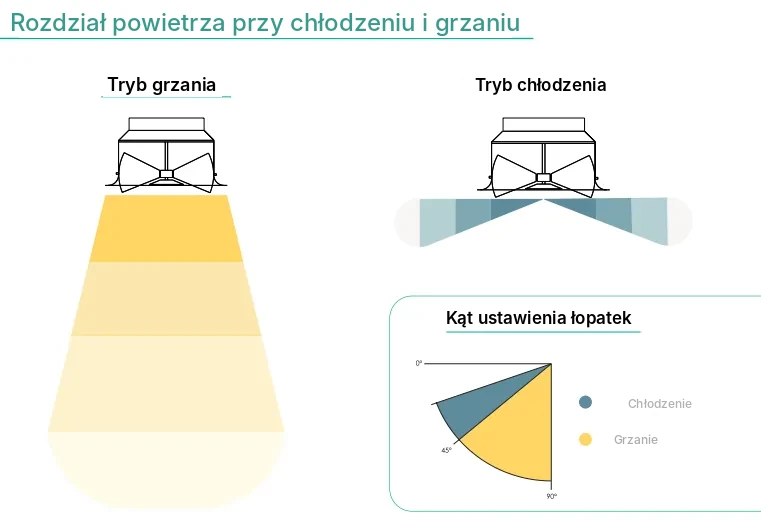

Kierunek strumienia powietrza zmienia się poprzez regulację kąta nachylenia łopatek za pomocą: - ręcznej regulacji centralnej; - siłownika; - elementu termostatycznego. Pozwala to uzyskać wysoki współczynnik indukcji i precyzyjną regulację strumienia powietrza od 0° (pełne otwarcie – pionowy wypływ ogrzanego powietrza) do 90° (pełne zamknięcie – poziomy wypływ schłodzonego powietrza), zapewniając intensywne mieszanie schłodzonego lub ogrzanego powietrza nawiewanego z powietrzem w pomieszczeniu.
KONSTRUKCJA I MATERIAŁY
Materiał: obudowa nawiewnika i łopatki wykonane są z aluminium.
Kolor: standardowo biały RAL 9010; inny kolor z palety RAL należy uzgodnić wcześniej.
PRODUKCJA

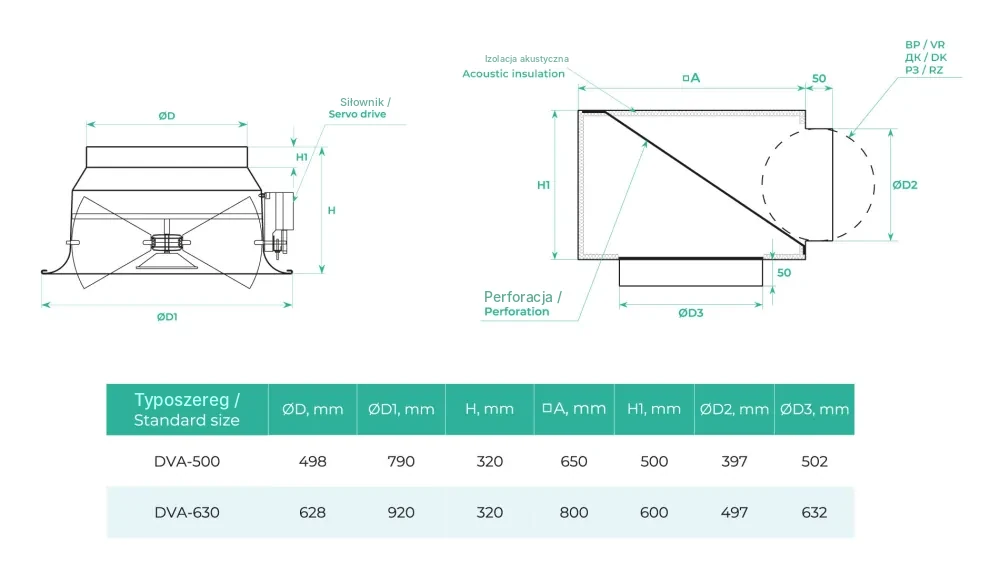

Nawiewniki tej serii są dostępne wyłącznie w standardowych średnicach: d500, d630; dla mniejszych rozmiarów dostępny jest inny typ nawiewnika – VDL.
PRZYKŁAD ZAMÓWIENIA
Regulowany nawiewnik wirowy DVA-1-R-500 (RAL 9010M) - nawiewnik z regulacją ręczną, średnica przyłącza 498 mm, kolor biały.
ZAKRES DOSTAWY
Możliwa dostawa ze skrzynką rozprężną VD wykonaną z blachy ocynkowanej (z bocznym lub osiowym przyłączem do przewodu o przekroju okrągłym lub prostokątnym).
