Щілинний дифузор прихованого монтажу SDHA (кутовий елемент)
Дані кутові елементи щілинних дифузорів прихованого монтажу SDHA використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря на об'єктах з підвищеними естетичними вимогами, але зі…
1Скільки повітря подаємо?
2Довжина та щілини
Для 150 м³/год з обраною кількістю щілин радимо довжину від 700 мм.
3Виконання
Кількість щілин
Кількість торцевих країв
Доповнення
4Колір RAL
Розрахунок
Переріз приміщення через дифузор. Швидкість і температура на осі струменя — з розрахунку, звіреного з програмою підбору виробника; поле довкола — інженерна модель струменя і зворотного потоку, а не повний CFD-розрахунок. Лінії — траєкторії частинок повітря.
Різниця температур у робочій зоні ≈ 1,48 K — комфортно.
• Швидкість на виході завелика — буде шумно. Оберіть більший розмір або поставте кілька дифузорів.
• Біля людей буде протяг. Збільште розмір, кількість дифузорів або оберіть вихровий тип.
• Великий опір: вентилятору знадобиться більше тиску. Збільште розмір.
Маркування для замовлення
SDHA (RAL 9016) 1x40 L=300 90°
641 грн
641 грн × 1 шт.
Виготовлення: 13 роб. днів
Опис та виготовлення
Призначення

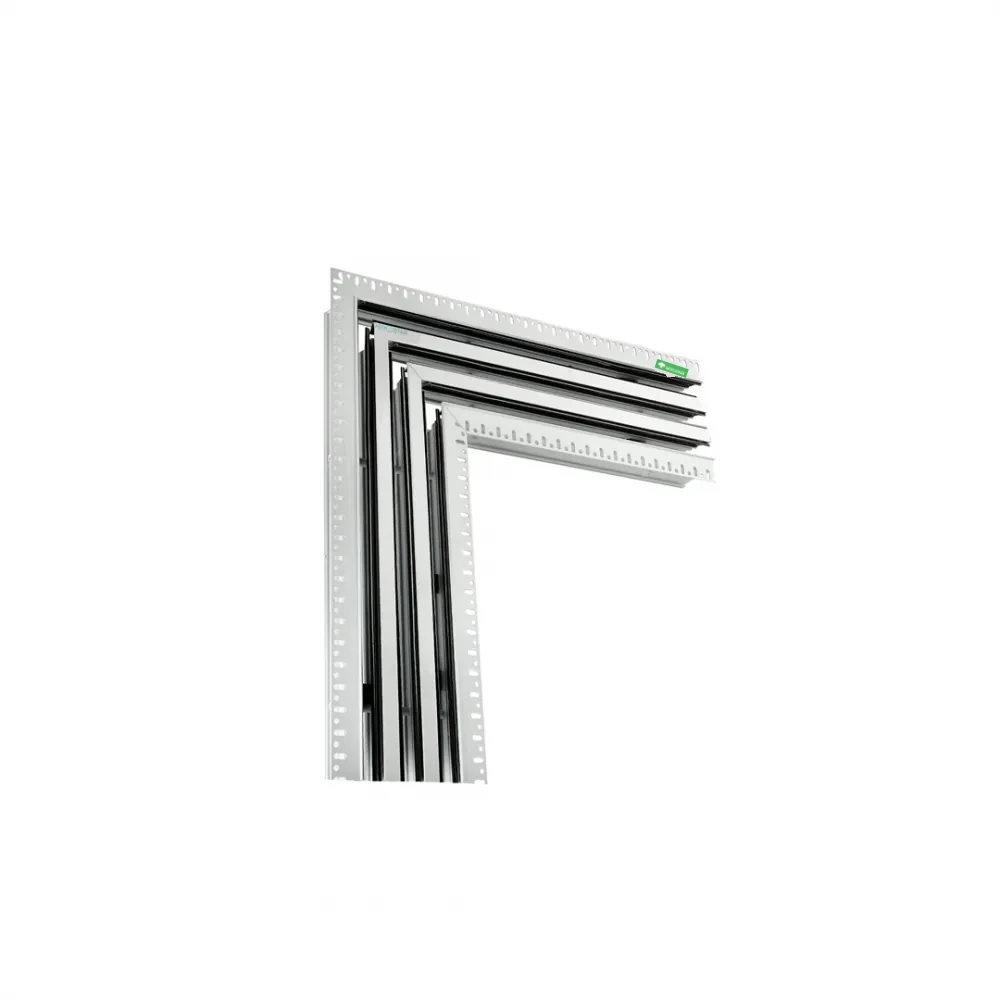

Дані кутові елементи щілинних дифузорів прихованого монтажу SDHA використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря на об'єктах з підвищеними естетичними вимогами, але зі збереженням технічних параметрів. Призначені для установки в гіпсокартонну стелю, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та відведення повітря.
Конструкція і матеріали
Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі, може варіюватися від 1 до 6.
Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні. Рамка такого дифузора має ребра і отвори для кращої стикування шпаклювального матеріалу з гіпсокартоном. Внутрішня планка, яка використовується для поділу щілин (2-х щілинні і більше) НЕ шпаклюється, тому, колір дифузора потрібно підбирати під колір стелі або стіни, в залежності від місця його установки.
При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.
Виготовлення
Дифузори даної серії включають вироби, як стандартної довжини 500мм (вимірюється по зовнішній (довжиною) стороні), так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 700 мм.
Стандартний кут 90°, якщо інший, то з кроком 15°.
Розмір H фіксований.

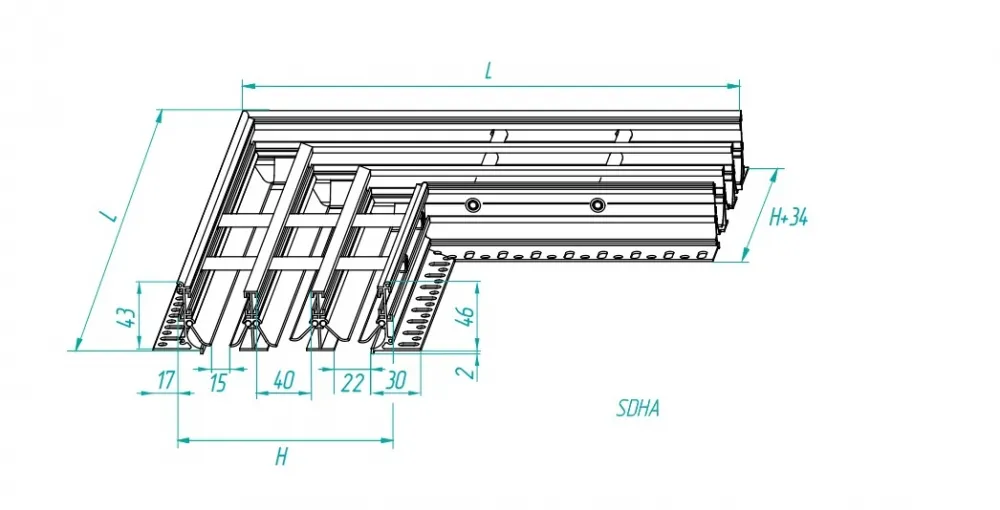

SDHA-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.
Приклад замовлення і монтаж

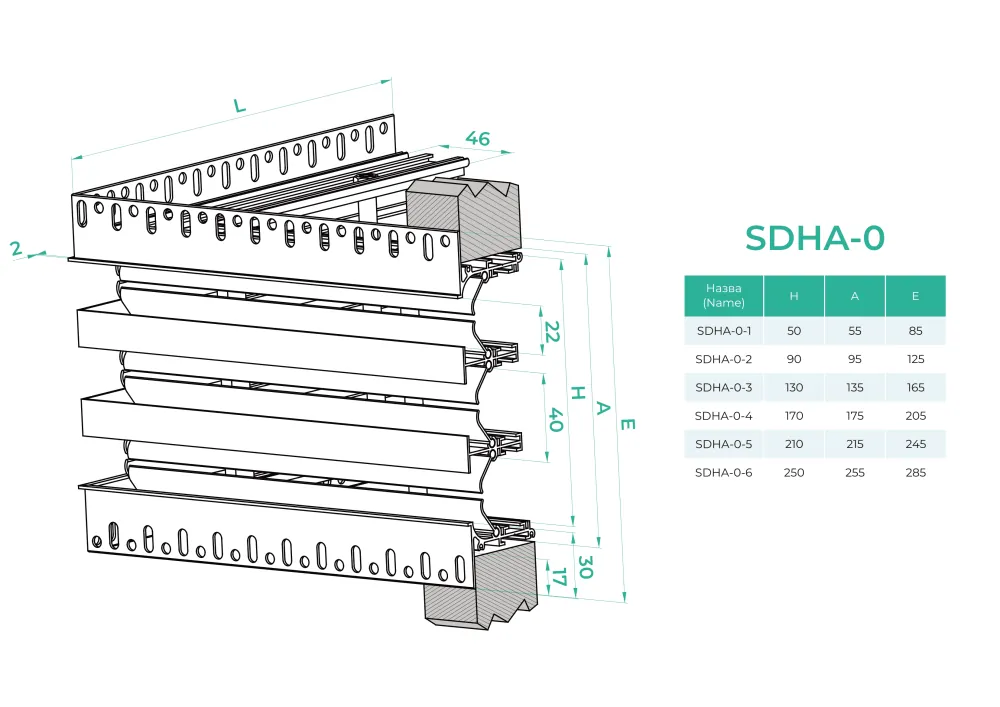

SDHA-1-0 (RAL-9016/9005) L = 500 - з 1-й щілиною, 0 - без бічних фланців (використовується, як середній елемент при монтажі декількох щілинних дифузорів в одну лінію по периметру). Колір рамки - білий, ламелі - чорний.

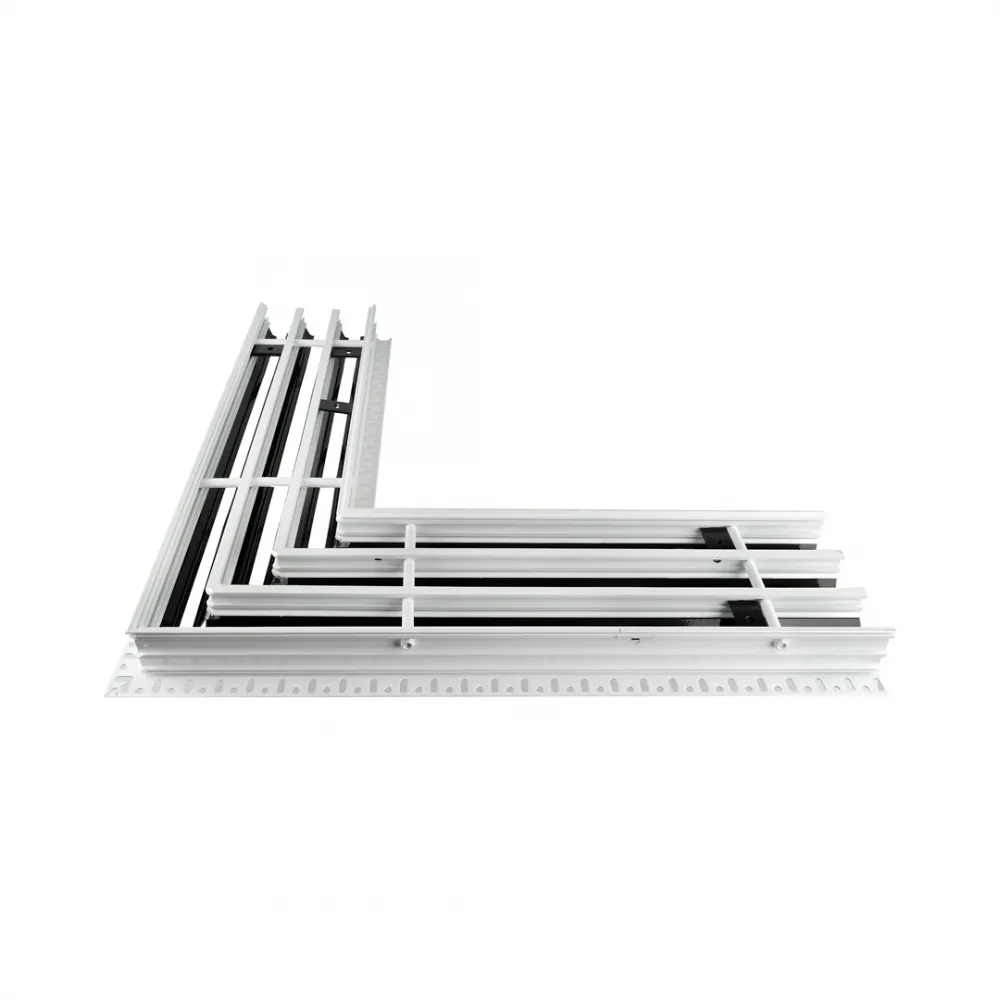

SDHA + P-2-1 (RAL-9016/9016 / perf 9005) L = 300 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Колір рамки - білий, ламелі - білі, перфорація - чорна.

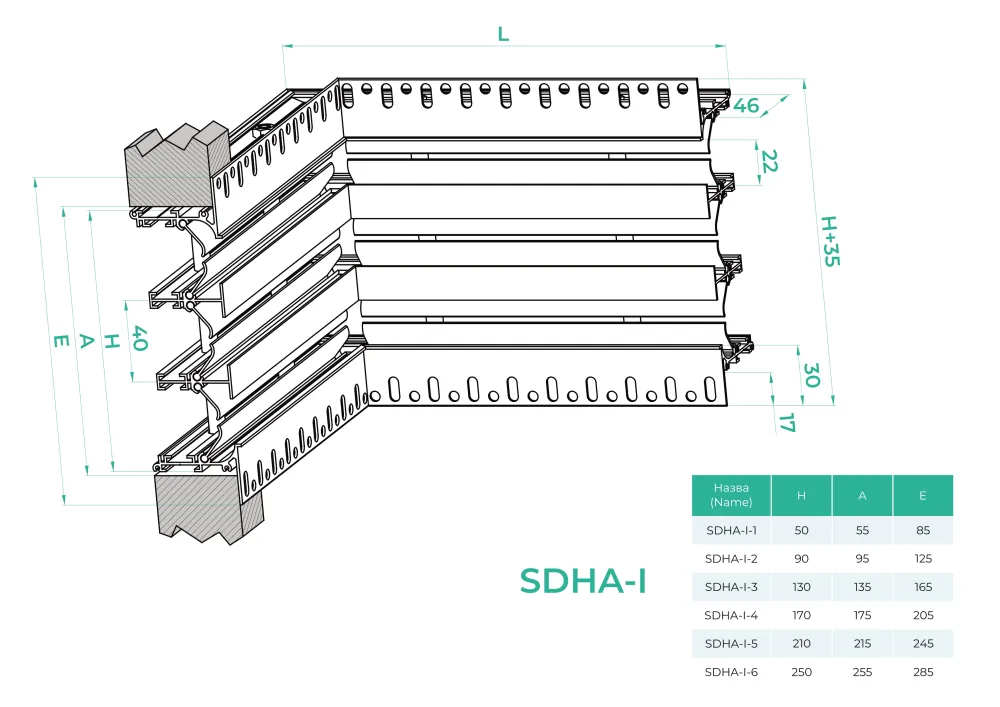

SDHA + D-110-3-2 (RAL-9016/9005 / demp 9005) L = 500 - 110 - градус кутового елемента, з 3-ма щілинами, 2 - з 2-ма боковими фланцями (закриті краю). Колір рамки - білий, ламелі - чорні, демпфер - чорний.
Комплектація
- можлива поставка з Пленум-слотом, виготовленого з оцинкованої сталі
- можлива поставка з перфорацією (+ P)
- можлива поставка з демпфером (+ D)
Схема для замовлення щілинних дифузорів
