SDH

Щілинний дифузор прихованого монтажу SDH (під шпаклівку)

Прихований (під шпаклівку)

1Скільки повітря подаємо?

Витрата повітрям³/годвід 10 до 5000 · крок 10 м³/годДо робочої зонимвід 0.5 до 15 · крок 0.1 мΔT припливуKвід 0 до 20 · крок 1 K

2Довжина та щілини

Довжинаммвід 150 до 3000 · крок 5 мм

Для 150 м³/год з обраною кількістю щілин радимо довжину від 930 мм.

3Виконання

Кількість щілин

Кількість торцевих країв

Доповнення

4Колір RAL

Розрахунок

Моделювання потоку повітрямодель струменя

Швидкість повітря, м/с0,000,250,500,751,00+ізолінія 0,25 м/с — межа комфорту

Переріз приміщення через дифузор. Швидкість і температура на осі струменя — з розрахунку, звіреного з програмою підбору виробника; поле довкола — інженерна модель струменя і зворотного потоку, а не повний CFD-розрахунок. Лінії — траєкторії частинок повітря.

Живий переріз

0,0150м²

Швидкість на виході

2,78м/с

добре

У робочій зоні

0,41м/с

допустимо

Втрата тиску

22Па

добре

Різниця температур у робочій зоні ≈ 1,48 K — комфортно.

Працюватиме, але з невеликим запасом — для житлових кімнат краще розмір більше.

Маркування для замовлення

SDH (RAL 9016) 1x40 L=1000

1 325 грн

1 325 грн × 1 шт.

Виготовлення: 13 роб. днів

Кількість

Опис та виготовлення

Призначення

Щілинні дифузори прихованого монтажу застосовуються на об'єктах з підвищеними естетичними вимогами, але зі збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря. Призначені для установки в стінах або гіпсокартонних стелях, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та відведення повітря.

Конструкція і матеріали

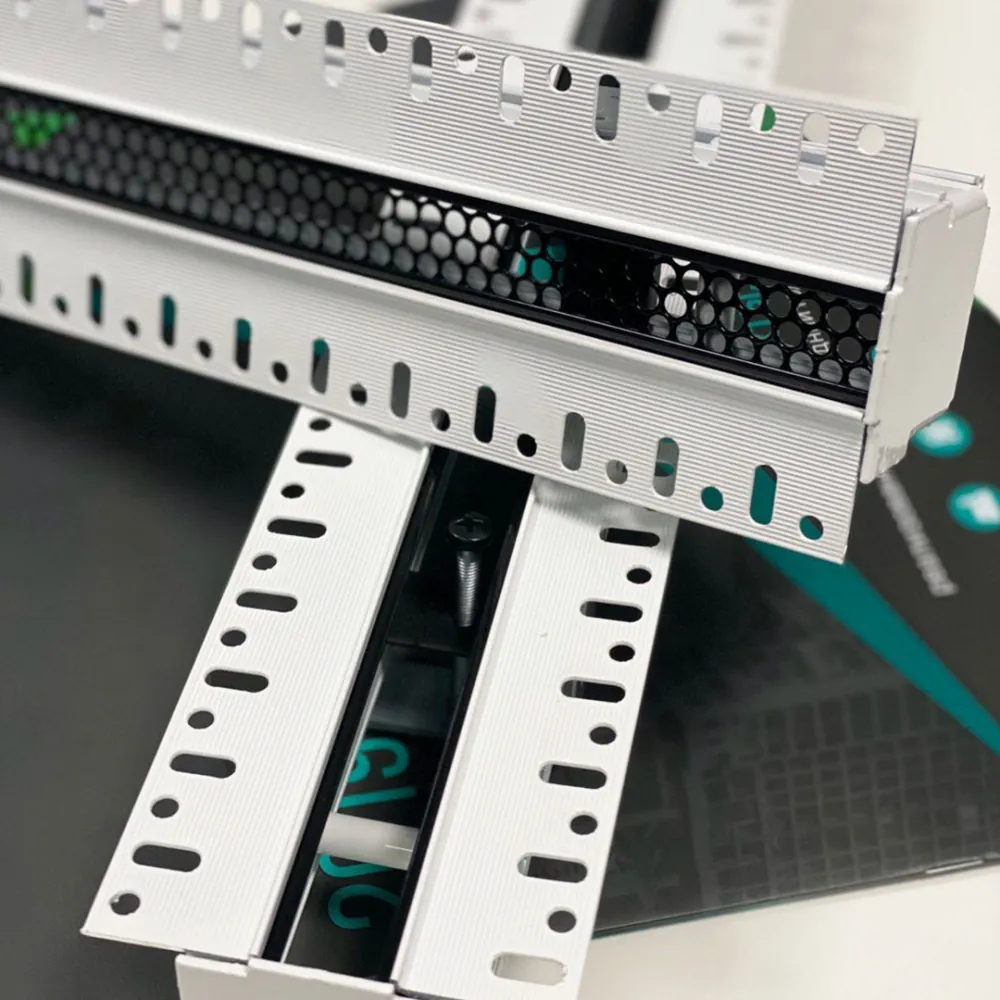

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі, може варіюватися від 1 до 6. Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні. Рамка такого дифузора має ребра і отвори для кращго стикування шпаклювального матеріалу з гіпсокартоном. Внутрішня планка, яка використовується для поділу щілин (2-х щілинні і більше) НЕ шпаклюється, тому колір дифузора потрібно підбирати під колір стелі або стіни, в залежності від місця його установки.

Можливе об'єднання декількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини і форми.

При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.

Виготовлення

Дифузори даної серії включають в себе вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 3000 мм.

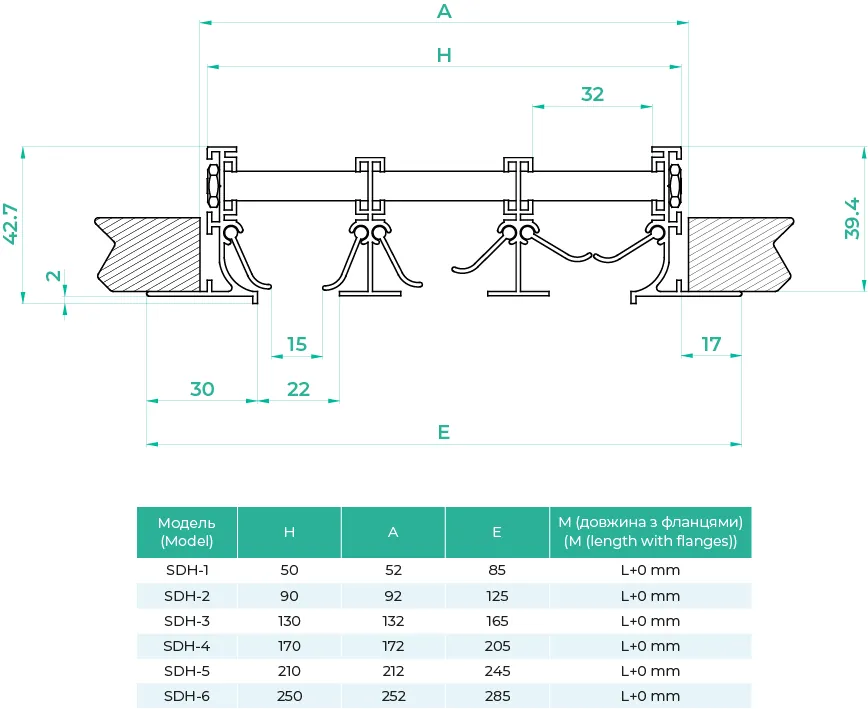

SDH-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.

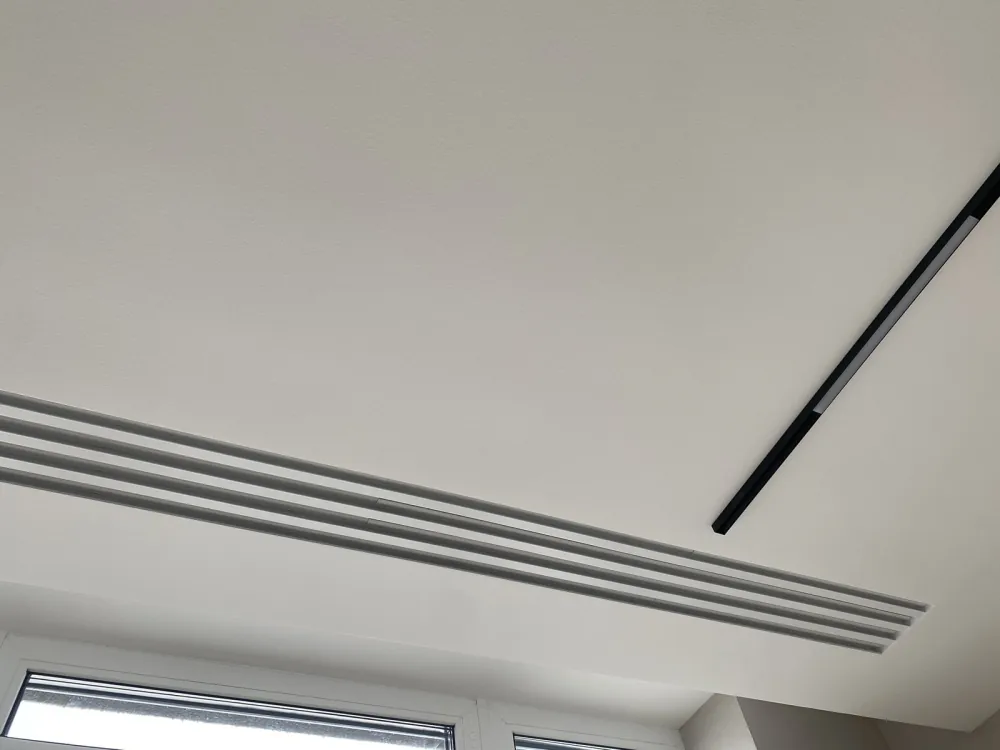

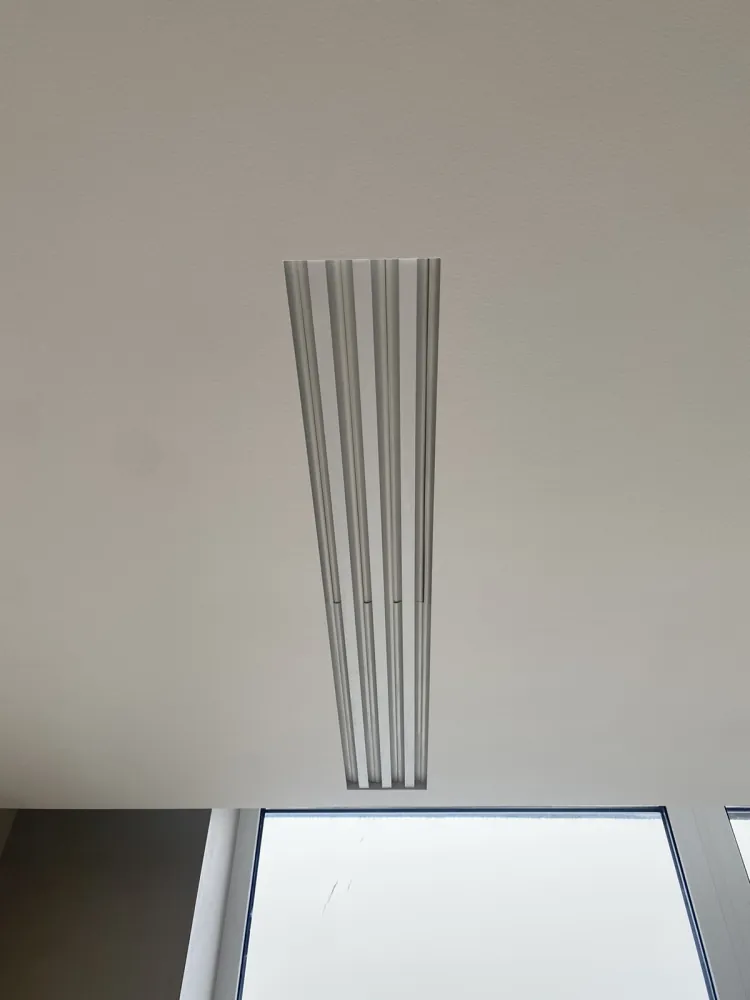

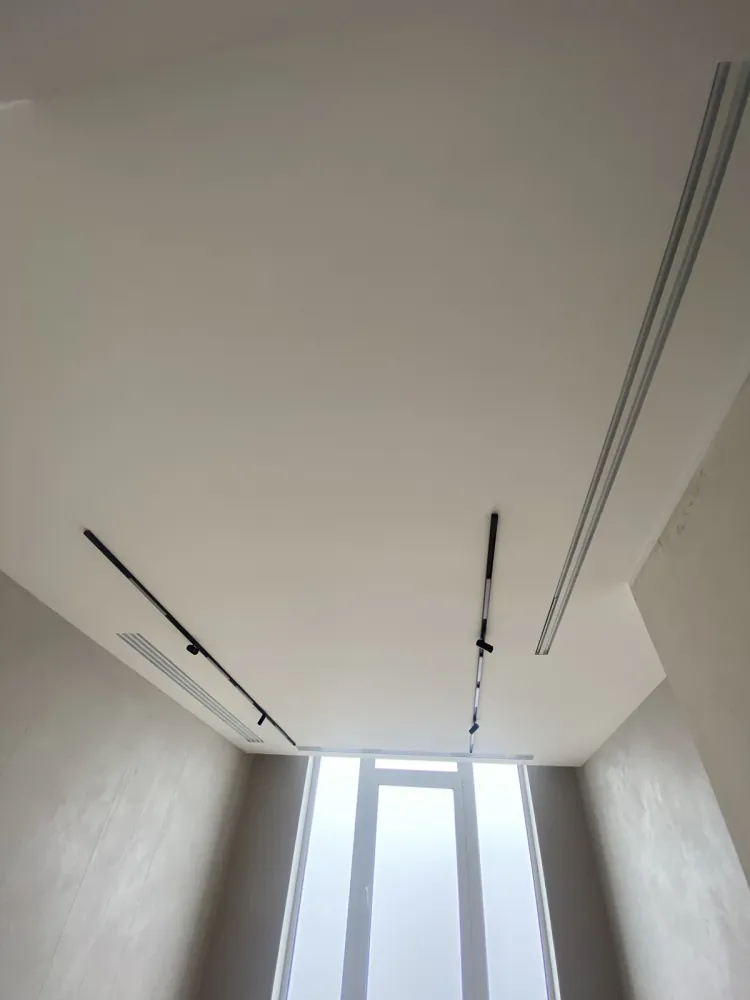

Після установки дифузора, конструкція по краю обробляється гіпсовою шпаклівкою і чистовою обробкою. У закінченому вигляді видно тільки щілини і між щілинні перегородки.

Приклад замовлення і монтаж

SDH-1-2 (RAL-9016/9005) L=500 - з 1-й щілиною, 2 - з 2-ма боковими фланцями (закритого краю). Застосовуються для елементів до 2-х метрів. Колір рамки - білий, ламелі - чорний.

SDH-2-1 (RAL-9016/9016) L=1000 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини для з'єднання щілинних дифузорів між собою). Застосовуються для елементів більш 2-х метрів. Колір рамки - білий, ламелі - білий.

SDH-3-0 (RAL-9016/9005) L=1500 - з 3-ма щілинами, 0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів більше 4-х метрів. Колір рамки - білий, ламелі - чорний.
