Дифузор PDK

Призначення

Дифузори призначені для горизонтального поширення повітря в різних напрямках, таким чином, що повітряний потік розподіляється по приміщенню рівномірно.

Конструкція і матеріали

Продукція виготовляється з високоякісних алюмінієвих профілів. Профілі покриваються порошкоподібної поліефірної фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе використання будь-якого іншого кольору палітри RAL.

Виготовлення

За стандартними посадковими розмірами:

150x150, 225x225, 300x300, 350x350, 400x400, 450x450, 485x485, 550x550, 600x600.

Дифузори даної серії включають в себе вироби, як стандартних розмірів, так і можливість виготовлення будь-яких розмірів (PDKp) в діапазоні від 150 до 800мм по посадковим розмірами LxH з кроком 5мм.

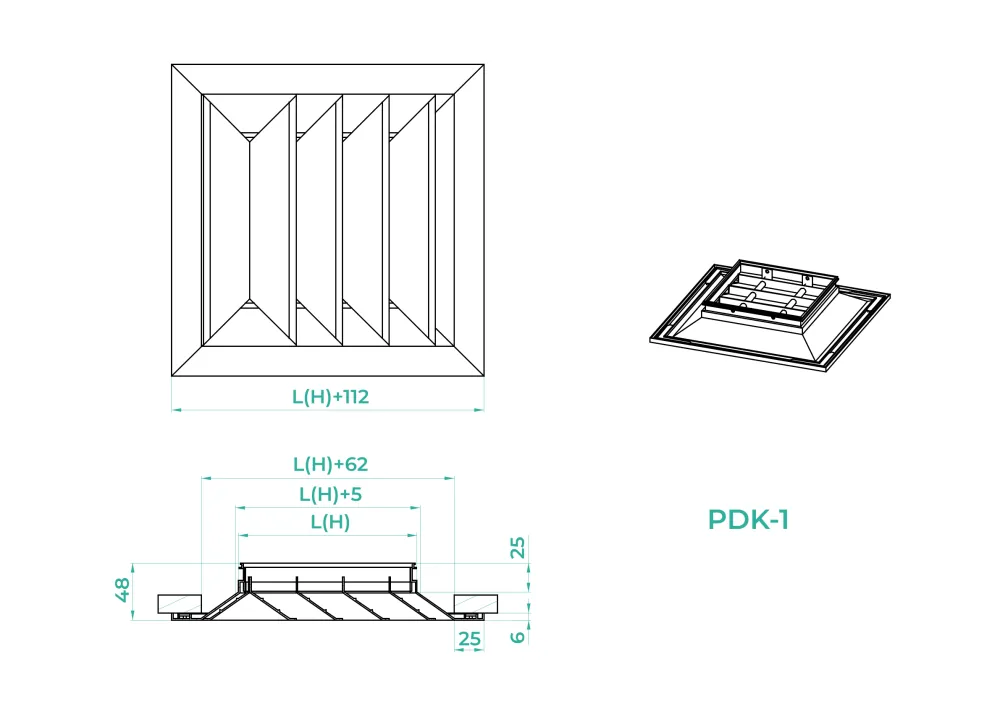

PDK-1 - дифузор з поширенням струменя потоку в 1 сторону, не регульований, внутрішня частина незнімна. Встановлюються коли на стелі є виступаючі конструкції (балки) або коли потрібно подати повітря в одному напрямку і встановлюються в приміщеннях під стіною.

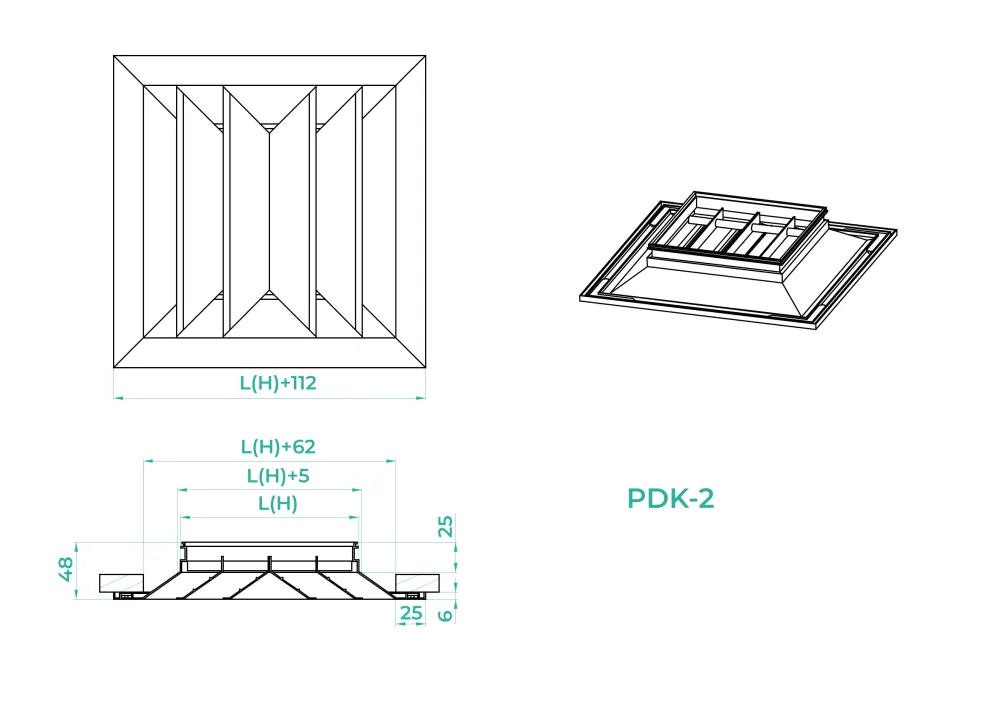

PDK-2 - дифузор з поширенням струменя потоку в 2 сторони, що не регульований, внутрішня частина незнімна. Встановлюються в приміщеннях, де на стелі є виступаючі конструкції (балки) і формують розподіл потоку повітря по двом сторонам.

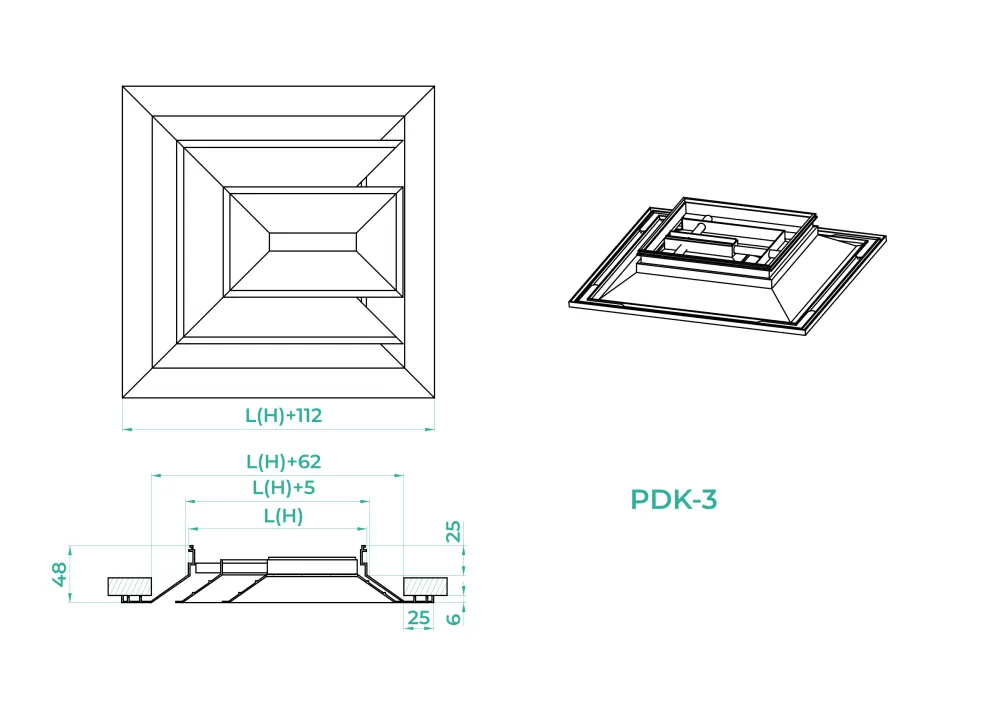

PDK-3 - дифузор з поширенням струменя потоку в 3 боку, не регульований, внутрішня частина незнімна. Встановлюються на стелі біля стіни або колони і формують розподіл потоку повітря по трьом сторонам.

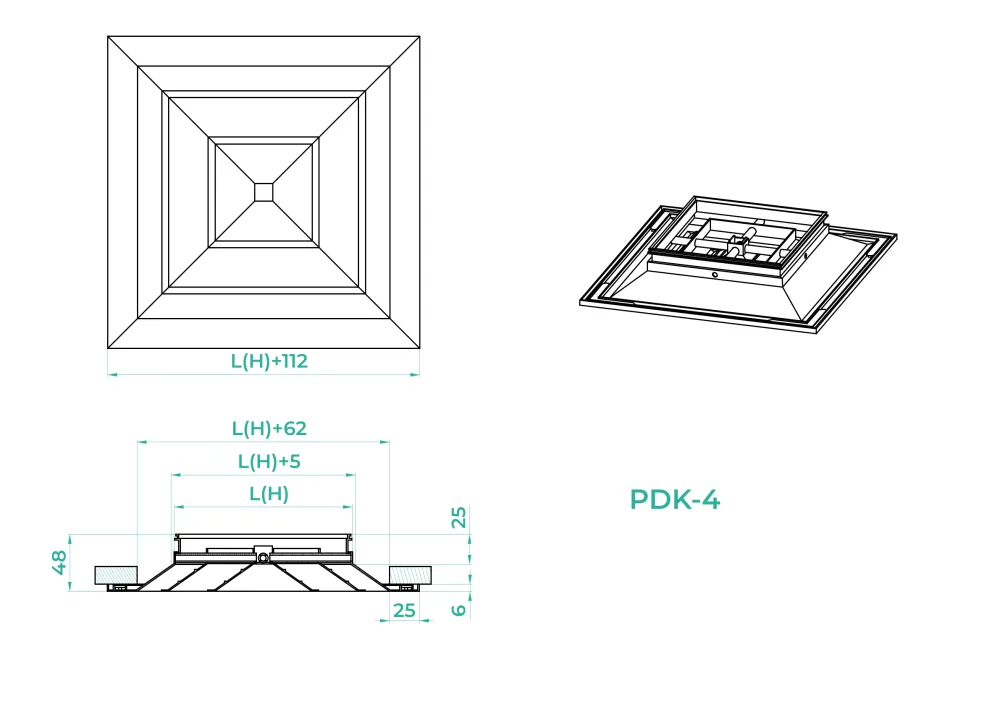

PDK-4 - дифузор з поширенням струменя потоку в 4 сторони, не регульований, внутрішня частина знімна.

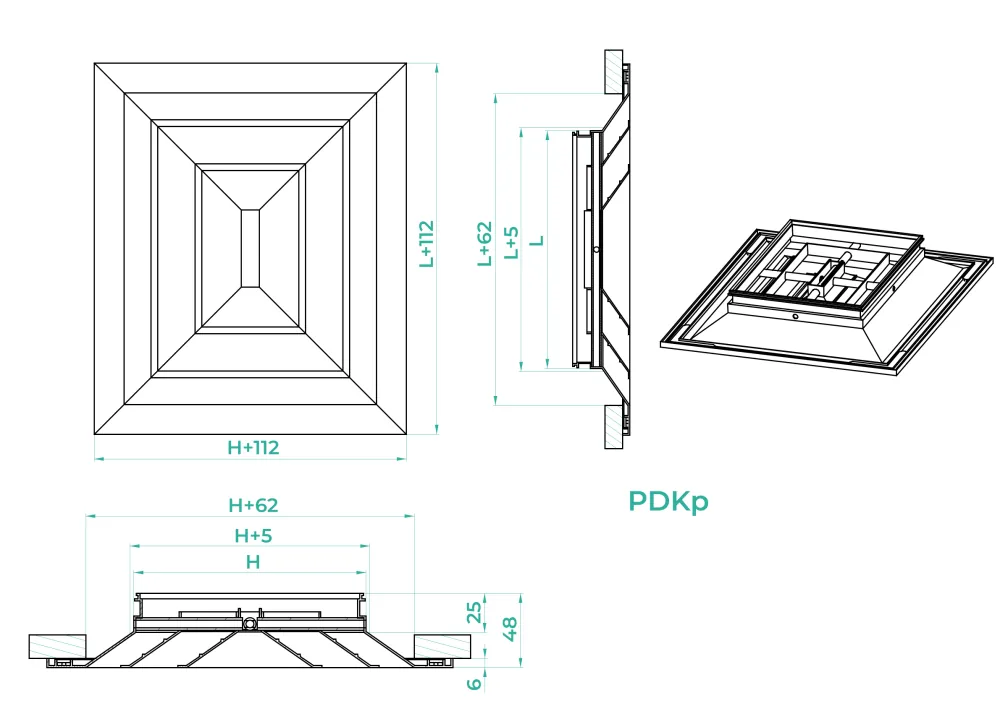

PDKp - дифузор нестандартних розмірів, може бути як квадратний, так і прямокутний з поширенням струменя потоку в 4 сторони, не регульований.

Приклад замовлення і монтаж

PDK-4 (RAL-9016) 400x400 - не регульований, колір білий.

PDK-2* (RAL 9016) 225x225+panel 595х595 (RAL 9005) - двостороння роздача, кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий, з'єднаний з панеллю чорного кольору і розмірами 595х595 для монтажу в підвісну стелю типу «Армстронг».

Комплектація

• можлива поставка з другим рядом регульованих пластин +R (регульований)

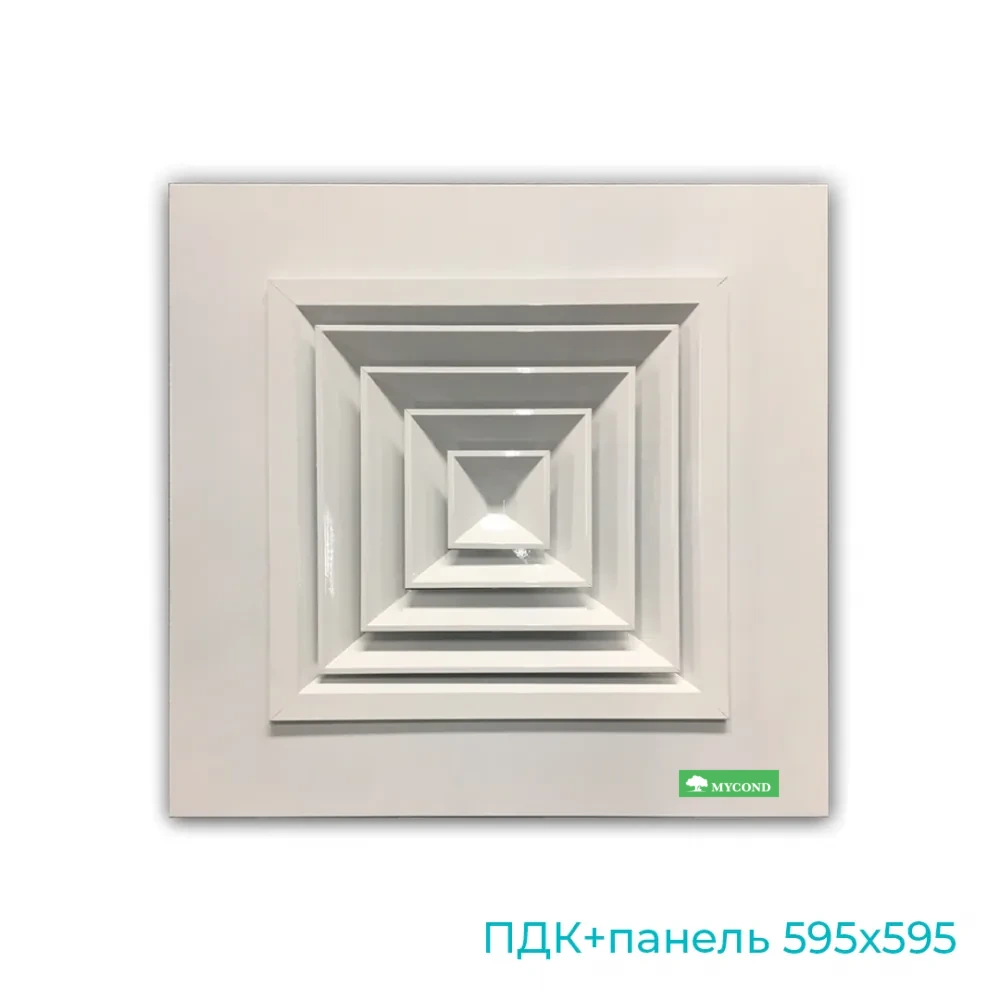

• можлива поставка дифузора, розміром до 450х450 сполученим з панеллю 595х595 для монтажу в підвісну стелю типу «Армстронг» (+panel 595х595)
• можлива поставка з пленум-боксом, виготовленим з оцинкованої сталі.
