Струменева форсунка JN
Регульовані сопла є ідеальним рішенням у випадку, якщо припливне повітря у приміщенні, що вентилюється, повинен проходити великі відстані від точки подачі до робочої зони. Можна регулювати кут відхилення (±30°)…
1Скільки повітря подаємо?
2Розмір
3Колір RAL
Розрахунок
Переріз приміщення через дифузор. Швидкість і температура на осі струменя — з розрахунку, звіреного з програмою підбору виробника; поле довкола — інженерна модель струменя і зворотного потоку, а не повний CFD-розрахунок. Лінії — траєкторії частинок повітря.
Різниця температур у робочій зоні ≈ 6,12 K — відчутно, краще збільшити розмір або відстань.
• Біля людей буде протяг. Збільште розмір, кількість дифузорів або оберіть вихровий тип.
Маркування для замовлення
JN (RAL 9016) D400
11 710 грн
11 710 грн × 1 шт.
Виготовлення: 10 роб. днів
Опис та виготовлення
Призначення
Регульовані сопла є ідеальним рішенням у випадку, якщо припливне повітря у приміщенні, що вентилюється, повинен проходити великі відстані від точки подачі до робочої зони. Можна регулювати кут відхилення (±30°) вручну або за допомогою приводу. Напрям повітряного потоку, змінюється для режиму нагрівання або охолодження.
Режим охолодження
Установка режиму охолодження можлива за умови позитивного кута відхилення до 30°. Струмінь припливного повітря спрямований до стелі, але із-за більш високої щільності холодного повітря зростає кут відхилення повітряного струменя до підлоги, т.к. відстань від сопла збільшується. Коли струмінь повітря припливу досягає робочої зони, різниця температур повітря припливу і повітря в приміщенні, а також швидкість повітря зменшуються до комфортного рівня.
Цей принцип дії застосовується для великих відстаней.
Режим нагріву
Встановлення режиму нагріву можливе при негативному куті відхилення -30° і менше. Струмінь припливного повітря направлена в робочу зону. Через нижчу щільність теплого повітря струмінь добре тримається на поверхні. Коли струмінь повітря припливу досягає робочої зони, різниця температур повітря припливу і повітря в приміщенні, а також швидкість повітря зменшуються до комфортного рівня.
Конструкція и матеріали

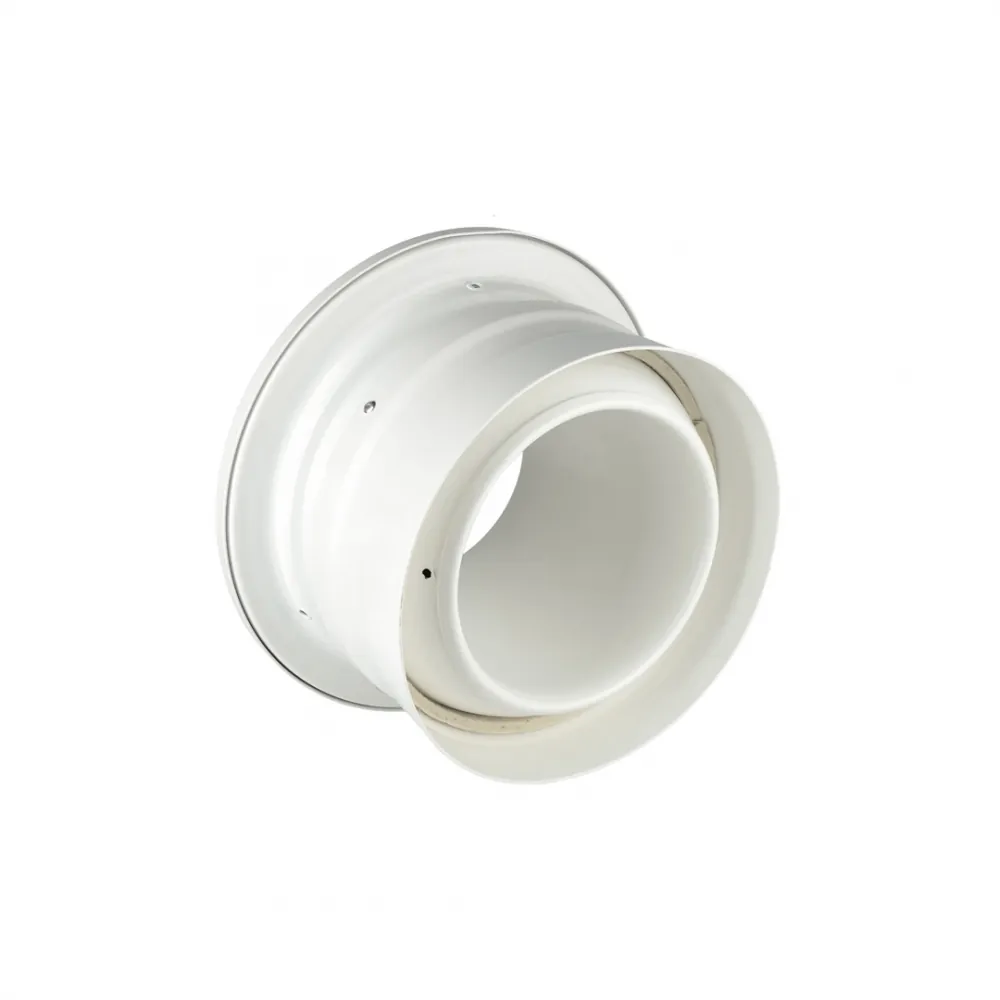

Шарнірні сопла, виконані з алюмінію і стандартно пофарбовані методом порошкового напилення кольору RAL 9010. За бажанням покупця можливе фарбування в інші кольори RAL.
Виготовлення

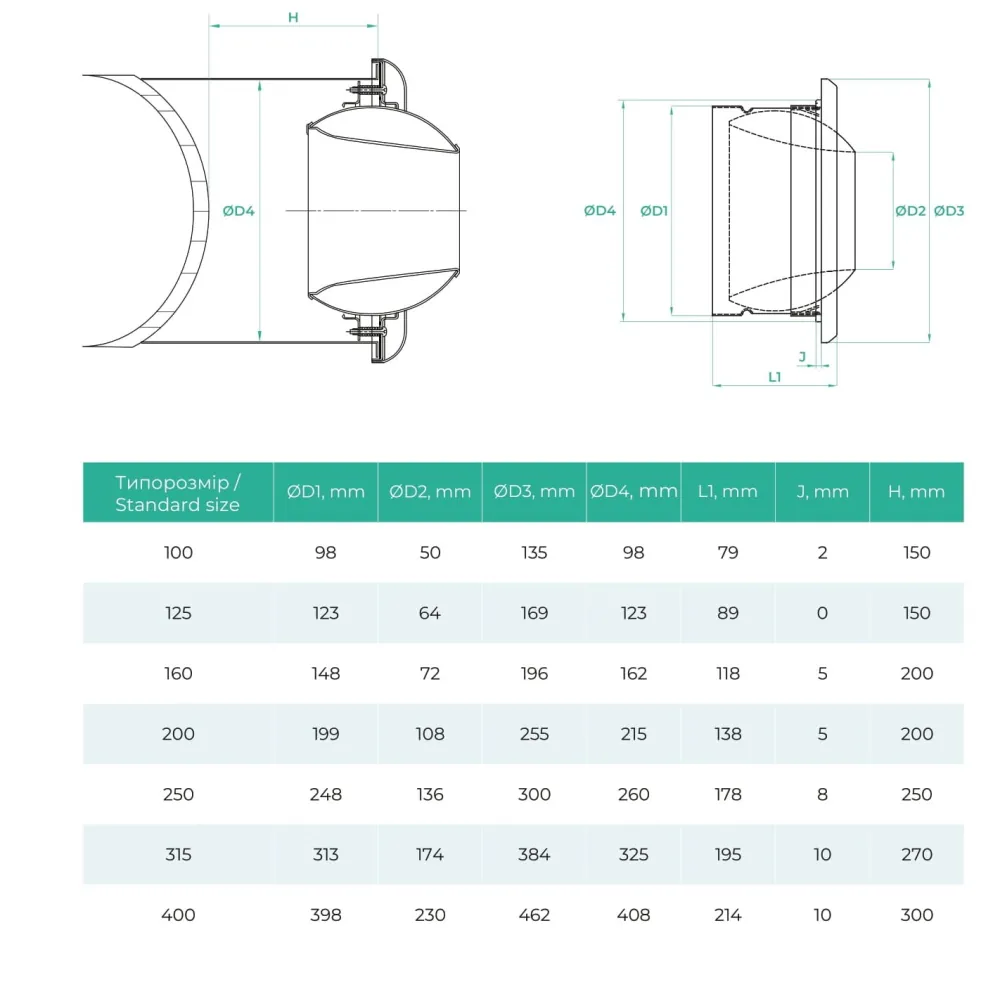

Дифузори даної серії включають вироби тільки стандартних діаметрів:
D-100, D-125, D-160, D-200, D-250, D-315, D-400
Приклад замовлення та монтаж
Струминна форсунка JS D250 (RAL 9010) – сопло з діаметром підключення 250мм, колір білий.
Комплектація
- пленум-бокс ВД
